THORLABS助推光學放大器BOA1137S,BOA1137P,BOA1050S,BOA1050P
931 阅读
- 品牌名称：THORLABS
- 规格型号：BOA1137S,BOA1137P,BOA1050S,BOA1050P
产品介绍
助推光學放大器(BOA)是单程行波放大器，在单色和多波長信号下都可以很好地工作。由于BOA只放大一种偏振态，它们适合输入光偏振态已知的应用。BOA由GaAs/InGaAS量子阱(QW)层结构组成，设计用于放大1050 nm波段的偏振光學信号，也可以用作组成宽带宽可调谐激光器的增益介质。

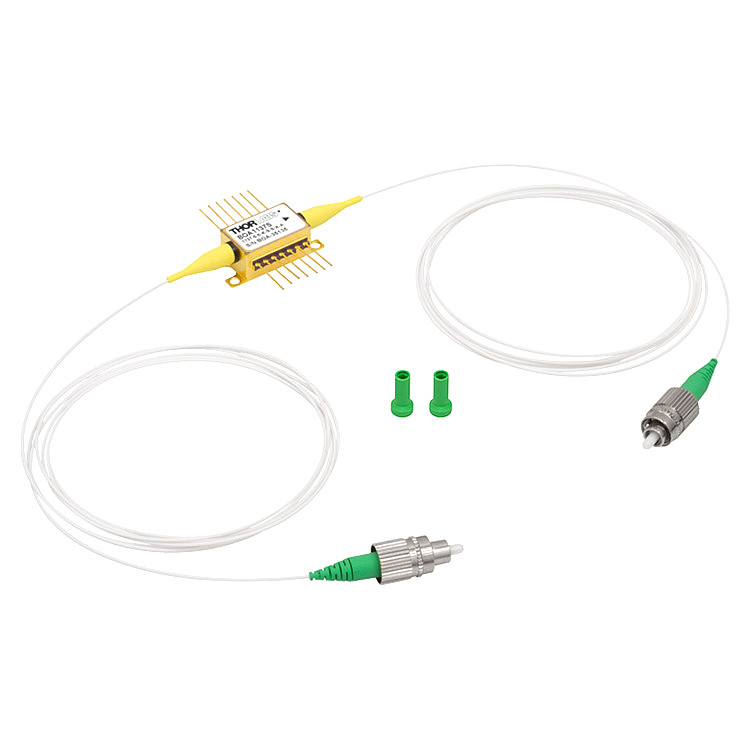

如原理图，放大器的输入和输出是和光放大器芯片上可靠的脊形波导相耦合的。器件在标准的14引脚蝶形封装里，其中还有带FC/APC接头末端的单模光纤尾纤。BOA1137P和BOA1050P利用PM980-XP保偏光纤，它的接头键与慢轴对准，而BOA1137S和BOA1050S使用HI1060非保偏光纤。集成的制冷片(TEC)使BOA可以进行温度控制，以稳定增益和光谱。
性能特点
- 偏振相关：只放大一种偏振态
- 長5米，SM或PM光纤尾纤，带FC/APC接头
- 信号增益高达21 dB或28 dB
- 饱和输出功率高达9 dBm或17 dBm
- 3 dB带宽：50 nm或85 nm (典型值)
- 半导體的每个端面镀增透膜(反射率< 0.1%)防止激光照射

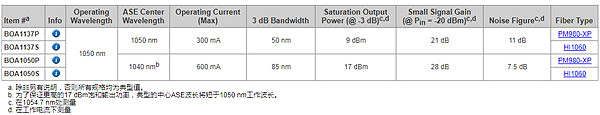

选型指南
可选功能与配件
推荐的驱动器
CLD1015蝶形LD/TEC控制器是可用于这些放大器的控制器。LD/TEC将控制器和安装座结為一體，通过触摸屏进行控制。当使用CLD1015控制光學放大器时，需使用类型1的引脚配置方向。
技术参数
产品应用
助推激光发射器
宽带可调谐激光器
1064 nm光學预放大器
放大偏振信号
产品参数
