TDE放大器AC1012

34 阅读
  • 品牌名称:TDE
  • 规格型号:AC1012

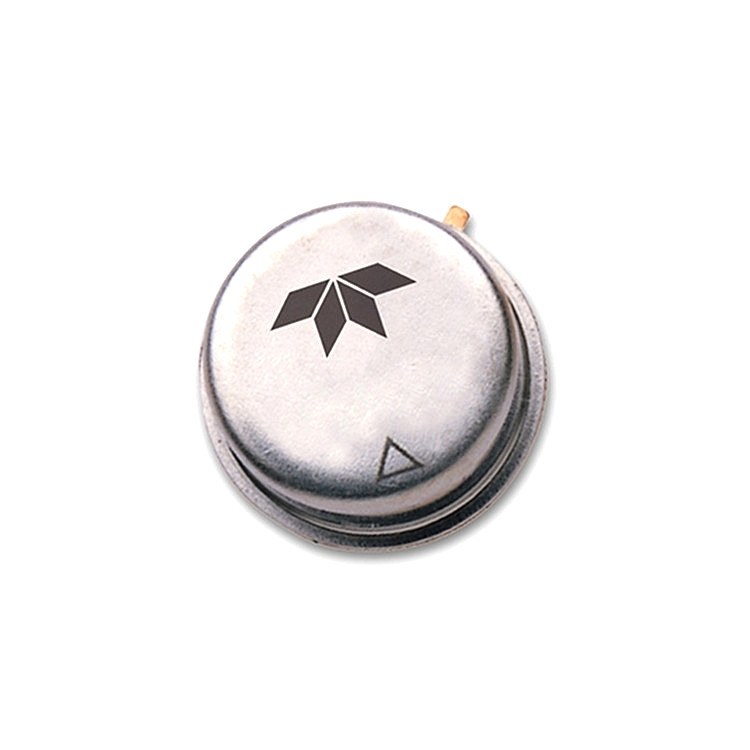

产品介绍

Teledyne Microwave Solutions 的 AC1012 是一款射频放大器,频率為 0.3 MHz 至 1 GHz,小信号增益為 14.5 至 16 dB pk-pk,增益平坦度為 ±0.7 至 ±0.8 dB,噪声系数為 3.2 至 3.7 dB,输出功率為 7 至 9 dBm。标签 插入式,功率放大器。

性能特点

高功率输出

宽工作频率范围

射频功率放大器的效率较高

低失真、耐受高功率输入

可靠性和稳定性高

选型指南

AC1012:0.3 至 1000 MHz

AC1015:T0-8 级联放大器

可选功能与配件

提供各种定制包装

技术参数

产地:美國

扩展带宽:0.1 至 1 000 MHz

低噪声图:3.2 dB

中等输出電平:+ 9.0 dBm

中等三阶 IP:+ 21.0 d Bm

二阶谐波截取点:+39 dBm

二阶双音截取点:+33 dBm

三阶双音截取点:+ 21 dBm

存储温度:-62 至 +125 °C

Max外壳温度:+125 °C

Max直流電压:+18 V

Max连续射频输入功率:+13 dBm

Max短期输入功率(1 分钟Max值):50 mW

Max峰值功率(Max 3 微秒):0.5 W

预烧温度(AC1012/AC1015):+125 °C

热阻 (θjc; AC1012):+59 °C/Watt

外壳以上结温升 (Tjc;AC1012):+23.0 °C

封装:标准尺寸 TO-8 封装

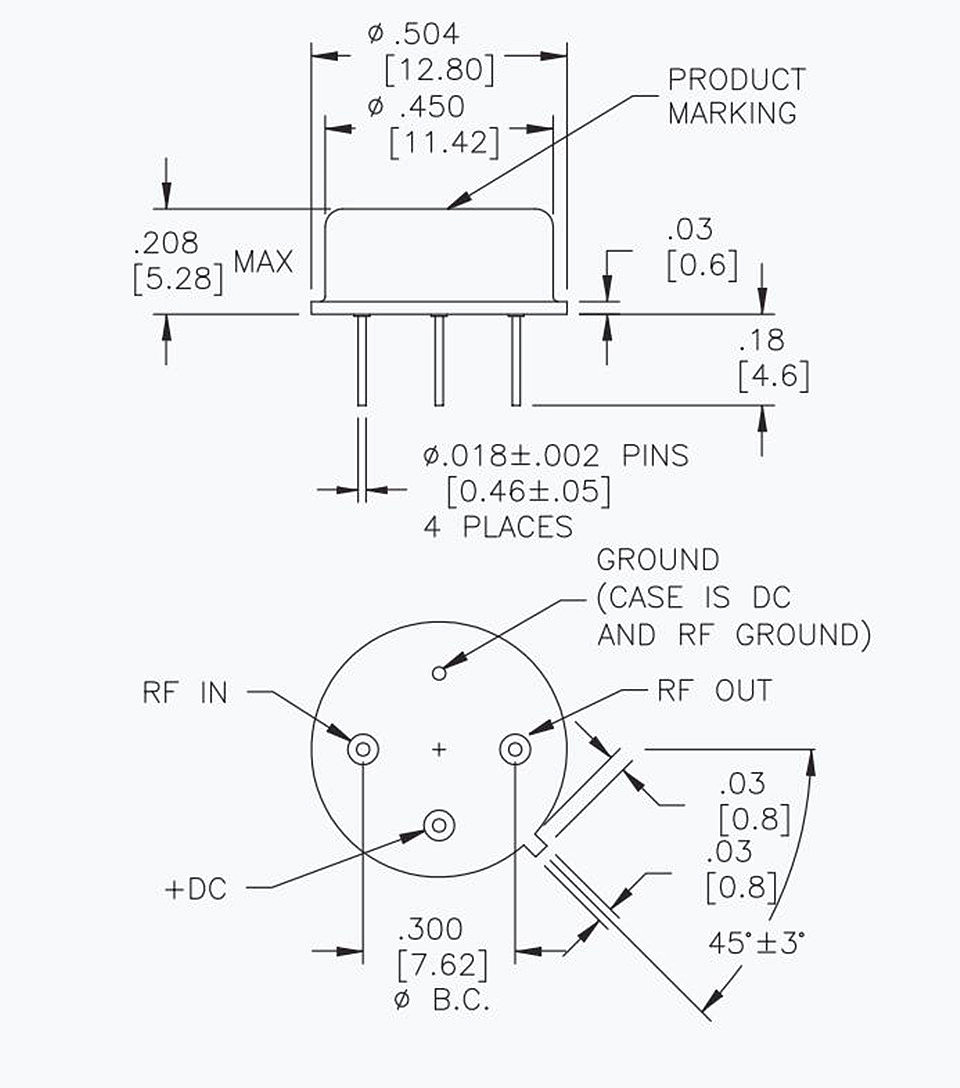

产品尺寸

产品应用

航空、通信、電子战(EW/ECM/CIED)、工业、导弹/无人机、雷达、卫星通信、空间以及测试和测量。

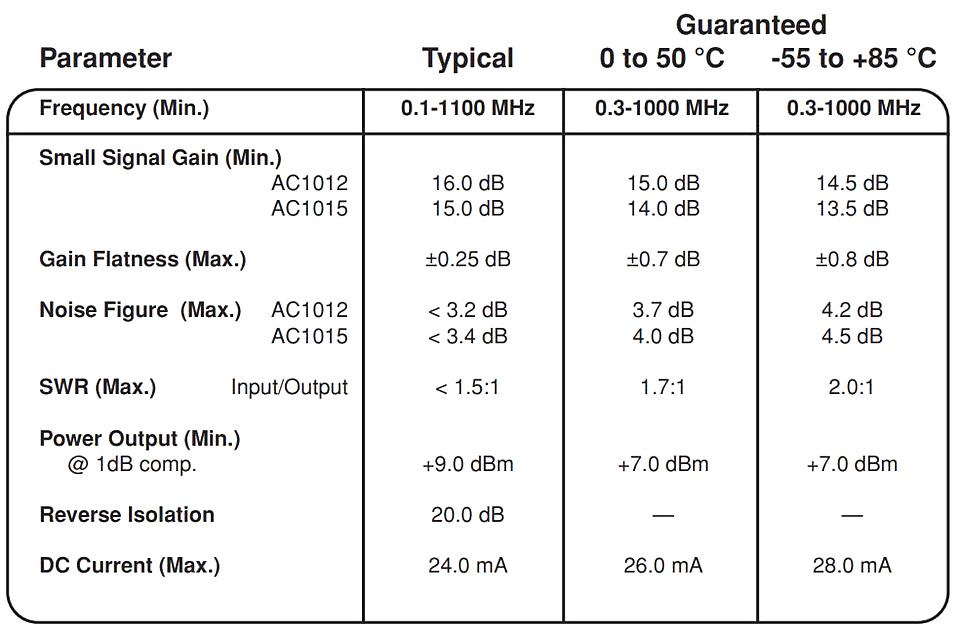

产品参数
