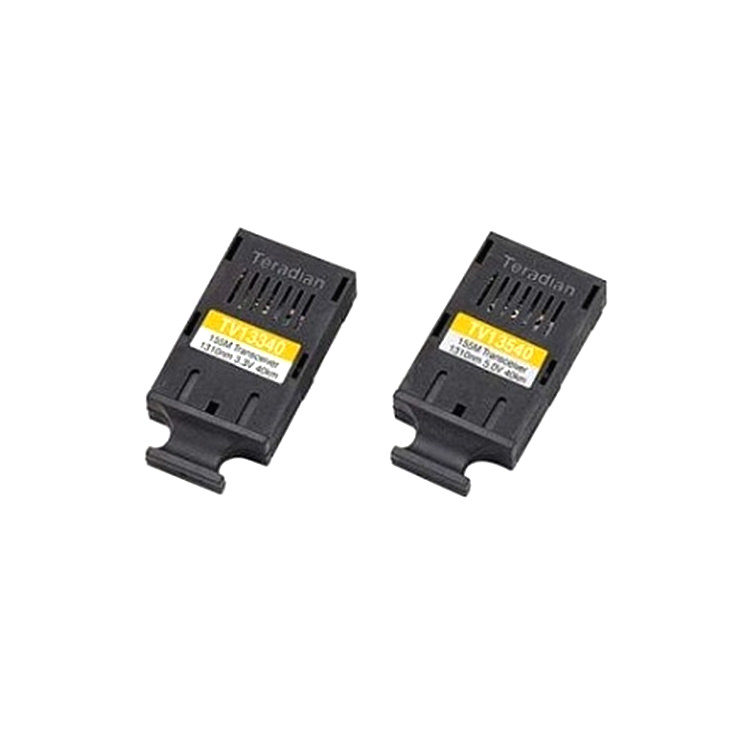

TV1xxxx 系列收发器的设计符合 SONET OC-3 和 STM-1（155.52Mbps）ITU-T SDH 速率规范。收发器采用 1x9 引脚封装，带双工 SC 连接器接口，由塑料或金属化外壳制成，具有良好的電磁干扰屏蔽性能。OSA 由定制 IC 驱动，该 IC 将差分 LVPECL 逻辑信号转换為激光二极管驱动電流。接收器包括一个平面 InGaAs PIN 光電二极管和一个安装在 OSA 中的跨阻前置放大器集成電路。OSA 与定制的限幅放大器相连，后者提供后置放大和信号检测功能（高電平有效）。收发器设计用于单電源供電（+3.3V 或 +5V），工作温度范围為 0℃ 至 +70℃ 或 -40℃ 至 +85℃。
符合 SONET 0C-3 和 ITU-T SDH STM-1 规范

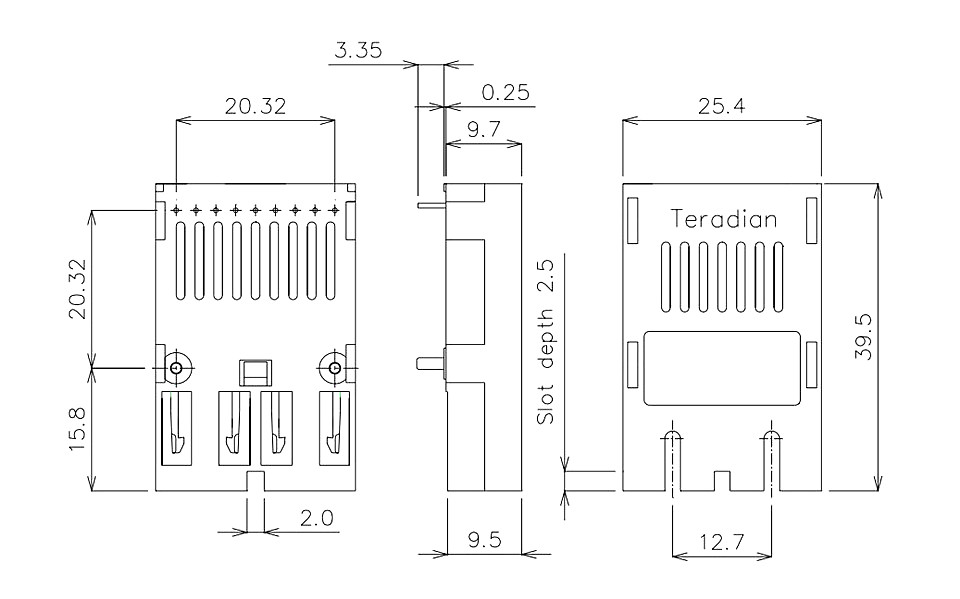

工业标准 1X9 封装，带双工 SC 连接器
1.3um 或 1. 55μm 非致冷 InGaAsP SMQW 法布里-珀罗 (FP) LD 或分布式反馈 (DFB) LD 和 APC，用于恒定输出功率
高灵敏度 InGaAs PIN 光電二极管，波長范围為 1.1μm 至 1.6um
单路 +3.3V 或 +5V 電源
LVPECL 差分数据输入和输出
通过 Teradian 可靠性和质量保证计划的测试
距离选项：15km/40km/80km/ 100km/120km （9/125μm SMF）
产地：韩國
工作温度：0 至 +70 ℃/-40 至 +85℃
存储温度：-40 至 85 ℃
電源電压：-0.5 至 6.0 V
引線焊接温度/时间：260/10 ℃/sec
相对湿度：95 %
直流電源電压：3.1 至 3.5 V（4.75 至 5.25 V）
数据比特率：155.52 Mbps
光纤長度9μm 芯 SMF：15 至 40 km（可达120 km）
平均输出功率：-15 至 -8 dBm；-5 至 0 dBm；-2 至+2 dBm；+1 至+3 dBm
消光比：10 dB
Center波長：1261至1360 nm；1270至1360 nm；1480至1580 nm
光谱宽度：2.5至4.0 nm
SMSR：30 dB
光學上升/下降时间：2.0 nsec
灵敏度（平均输入功率）：-37 至 34 dBm
接收器过载：-3.0 dBm
减少光输入信号检测阈值：-46 dBm
增加光输入信号检测阈值：-38 dBm
信号检测滞后：0.5 至 1.0 dB
用于電信和数据通信系统，从中速到高速，适用于局内、短途局间和長途局间应用。
局内和局间 SONET/ITU-T SDH、环路光纤（FT至、FTTC、FTTH 等）、用户环路、高速数据链路、单模 FDDI、专用光网络、ATM
