TTI(Terahertz Technologies)光纤测试设备FTE-7100 MICROTDR
- 品牌名称：TTI(Terahertz Technologies)
- 规格型号：FTE-7100 MICROTDR

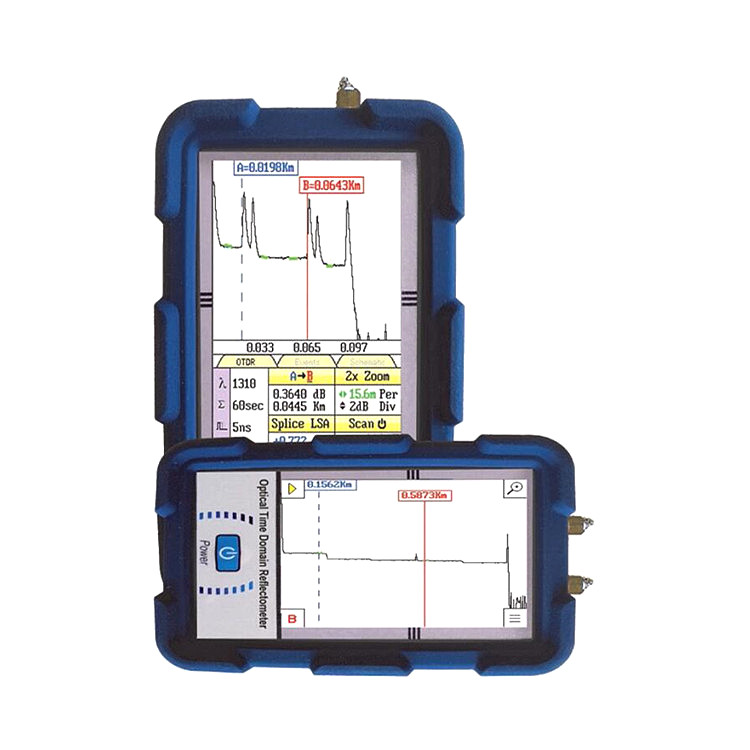

MICROTDR 系列是市场上较小的全功能彩色触摸屏 OTDR。该设备包括当今手持式 OTDR 的所有预期功能以及更多功能：明亮的彩色触摸屏、项目管理、文件存储、Fib-R-Map 原理图事件分析、通过/未通过阈值设置以及板载上下文相关快速帮助系统，以尽可能缩短學习曲線。MICROTDR 有 SM 或 MM 双/三波長配置，也有 SM/MM 或四波長版本。是一个功能强大的视频检测系统，具有 IEC61300-3-35 自动通过/未通过功能。OTDR 可使用标准 5V USB 充電系统进行操作/充電，也可使用 USB 電缆连接到筆记本電脑，在 Windows上进行全实时 OTDR 操作。它还可以通过蓝牙与兼容的安卓手机或平板電脑连接进行操作。MICROTDR 是一款用户友好型触摸屏设备，具有明亮的彩色显示屏和自动屏幕旋转功能，可纵向或横向查看轨迹。它可在简单故障查找模式、施工模式或专用模式下操作。
高达 38 分贝的动态范围，带 1 米死區
触摸屏视频范围，带自动通过/失败选项
VFL 和功率计选项
蓝牙安卓平板電脑操作
Fib-R-Map 事件分析仪
宏弯曲和双向分析
全自动、施工和专用模式
提供 SM、MM、三单元和四单元
即时开启、即时扫描
实时光纤检测
可存储 ~40,000 条轨迹的板载内存
CW / 光纤识别器光源
CertSoft 报告软件
实时系统 ORL
FTE-7100-8513：850/1300 nm双波長 MICROTDR
FTE-7100-1315：1310/1550 nm 双波長 MICROTDR
FTE-7100-QUAD：850/1300/1310/1550 nm QUAD 波 MICROTDR
FTE-7100-PON：1310/1550 nm 和 1625 nm 有源 PON MICROTDR
FTE-7100-CWDM-S：1471/1491/1511/1531 nm QUAD 波長 MICROTDR

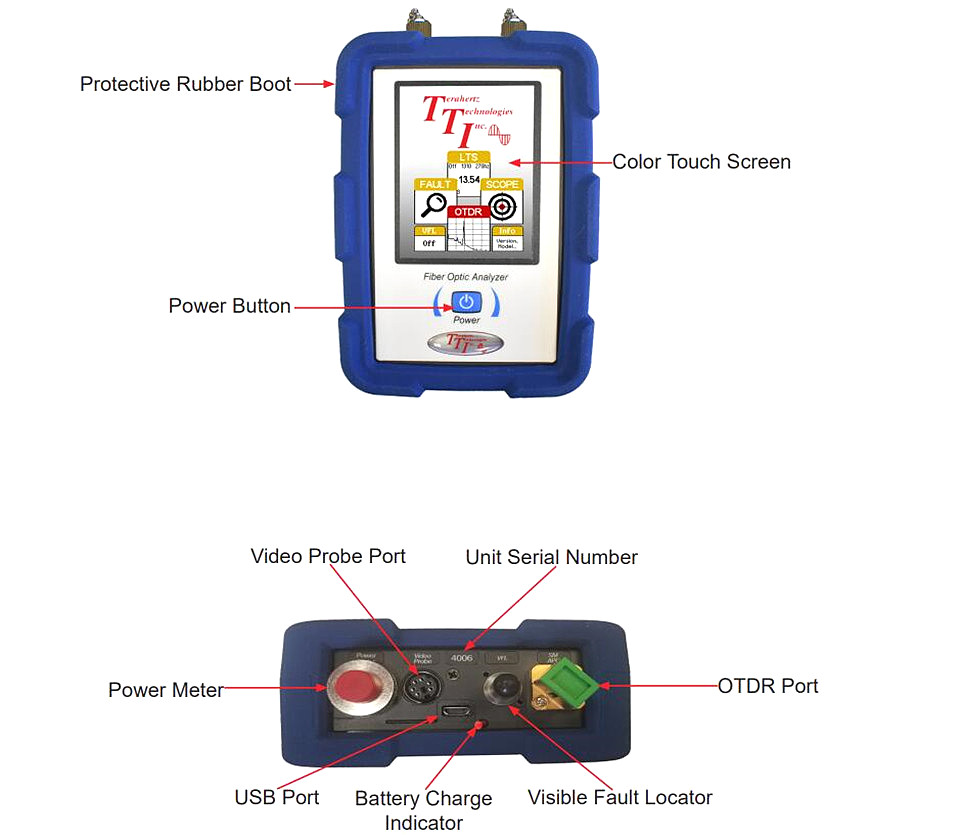

橡胶保护套
彩色触摸屏
電源按钮
视频探头端口
设备序列号
功率计
OTDR 端口
USB 端口
電池充電指示灯
可见故障定位器
可配置选件
FTE-7100-VP：带 VIS-300 视频探头选件的视频示波器
FTE-7100-PM：功率计选项
FTE-7100-VFL：可视故障定位仪选件
可选连接器类型：FC、ST、SC。
产地：美國
波長：850、1300、1310、1550 nm
动态范围：29/30 dB MM、36/35 dB 或 37/38 dB SM
脉冲宽度：5- 20,000 ns
测量单位：km、ft、kf、mi
事件死區：1 米
衰减死區：5 米
分辨率：.125 - 32 米
距离不确定性：±（0.75 米 + 0.005% x 距离 + 采样分辨率）
满量程距离范围：0.25-64 千米 MM、0.25-256 SM
典型实时刷新率：2 Hz
组折射率 (GIR)：1.024 - 2.048
采样点：高达 64,000
線性度：+0.03 dB/dB
损耗阈值分析：0.01 dB
存储器容量：~40,000
存储器类型：内置
電源 1 充電器：100-240V USB 充電器 5V，2.1A 输出
電池：锂聚合物電池，典型值 10 小时
存储温度：-20 至 60 ℃
工作温度范围：-10 至 50 ℃
尺寸（不含橡胶套長×宽×高）： 6.25 x 4.125 x 1.875 英寸（159 x 105 x 48 mm）
重量：1.5 磅（0.7 kg）
通信端口：USB 和蓝牙
提供的附件：USB 充電适配器、可选 FC/ST 和 SC 适配器、Android 应用程序、Windows 兼容软件、橡胶套和 CD 手册
光纤类型：单模和/或多模，取决于激光配置
波長：850、1300、1310、1490 或 1550nm
输出功率：0 dBm
激光等级：I 级，符合 FDA/CDRH 和 1EC-825-1 规定
调制模式：CW、270 Hz、1000 Hz、2000 Hz
光纤连接质量检测、光纤線路反折点检测、光纤故障检测、光纤传输距离测量
