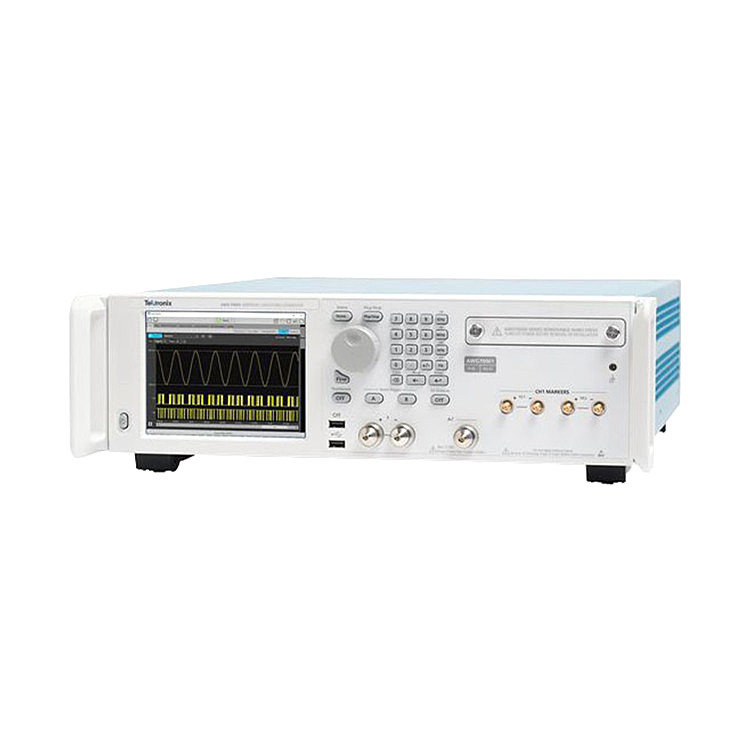

AWG70000B 系列任意波形发生器在采样率、信号保真度和波形存储器方面均处于一定地位，是设计、测试和操作复杂元件、系统和实验的好选择。它的采样率高达 50 GS/s，垂直分辨率為 10 位，是业界的信号激励解决方案，可轻松生成理想、失真和 "真实 "信号。
单盒即可实现宽带射频信号生成的完整解决方案
直接生成载频高达 20 GHz 的宽带信号，无需外部射频转换
模拟高速数字数据流的实际模拟效果
模拟高达 12.5 GB/s 速度的信号损伤
生成高精度射频信号
无杂散动态范围性能优于 -80 dBc 為光传输创建高速基带信号，具有处理高阶复杂调制的垂直分辨率
10 位垂直分辨率，采样率為 50 GS/s
无需构建复杂序列即可创建長波形方案
高达 32 GS 的波形存储器可在 50 GS/s 速率下播放 640 ms 的数据
同步多台设备（手动或使用 AWG
同步集線器）实现多通道高速 AWG 系统
无需外部 PC 即可完全运行
内置显示屏和按钮可直接从 AWG 前面板快速选择、编辑和播放波形
通过回放捕获的信号模拟真实环境
使用示波器或实时频谱分析仪捕获的波形可在 AWG 上回放、编辑或重新采样
从模拟到实际测试环境的平滑过渡
从 MATLAB 等第三方工具导入波形向量
带有流 ID 的序列发生器
通过网络接口连接直接控制编曲器
AWG70001B：标准：Max 2 GS 样本 扩展存储：Max 32 GS 样本
AWG70002B：标准：每通道多达 2 GS 样本 扩展内存：每通道多达 16 GS 样本
awgrack 支架套件：AWG 70000 系列
AWGSYNC01：用于同步多个 AWG 的集線器
TEK-USB-488：用于兼容 USBTMC-USB488 的 TEKTRONIX 仪器的 USB 至 IEEE488 (GPIB) 通信适配器
产地：美國
连续：波形连续重复
触发式：收到触发器后只输出一次波形
触发式连续：收到触发器后波形连续重复
标准：Max 2 GS 样本
扩展存储：Max 32 GS 样本
Min波形長度触发运行模式：4800 点
连续运行模式：1 点
波形粒度连续运行模式：1 点
触发运行模式：2 点
AWG70001B：≤25GS/s 时為非交错；>25GS/s 时為交错
DAC 分辨率：8 位、9 位或 10 位
通道数：1 个通道
连接器类型：AeroflexNWeinschel 平面冠状通用连接器系统，带 SMA 母头适配器
输出阻抗：50 Ω
有效频率输出：Fmaximum（设定）由 "采样率 I 超采样率 "或 "SR/2.5 "决定。
AWG70001B：20 千兆赫
带宽：在整个频带内使用幅度相等的多正弦波形进行测量。在记录 -3 dB 交叉点之前，先从测量响应中去除 Sin(x)/x 响应。
记录 -3 dB 交叉点。
AWG70001B：15 千兆赫
输出振幅：振幅電平在双端输出 (+) 至 (-) 之间测量。对于单端输出，振幅電平為设定電压電平的二分之一。
范围：500 mVpp 至 1Vpp
分辨率：1.0 mV
精度：+（振幅的 2% + 1 mV）
上升/下降时间：在 20% 至 80% 電平下测量的上升/下降时间，与 10% 至 90% 電平的行业标准系数 0.75 有关。
AWG70001B：采样率≤25 GS/s：<23ps；采样率為 50 GS/s：<27 ps
用于通信和國防電子设备的宽带射频/MW、输出高达 20 GHz 的宽带射频信号、对高速硅和通信设备进行验证和合规性测试、轻松对具有各种信号损伤的接收器进行压力测试、相干光研究、生成具有高阶复杂调制的高波特率基带信号、電子、物理和化學领域的前沿研究、高速、低抖动信号源可生成设定的模拟信号、快速脉冲、数据流和时钟
