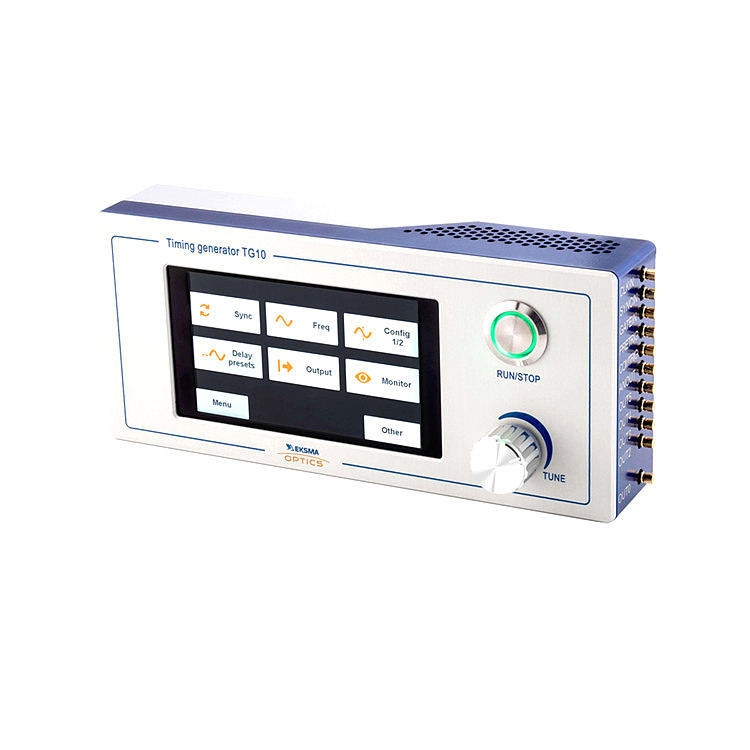

紧凑型定时发生器TG10具有超稳定的0.2ppm内部时钟，可创建多达8个延迟通道，以高达100MHz的重复率与内部或外部时钟准确同步。TG10具有准确的触发输出和异常低的3-5 ps抖动，这使其成為条纹相机触发等高速采集系统的理想选择。
除了标准脉冲发生器功能外，TG10还允许通过OR、AND、NOT逻辑运算将多达4个脉冲输出组合為信号，并在延迟块中的两种配置之间立即切换。突发计数器、门输入、分频器或软件命令可以用作配置切换信号源。配置开关用于以高度灵活的方式控制光脉冲拾取器（EOM或AOM）。
- 能够锁定到外部时钟源，通常是光電二极管脉冲串。然后将触发系统锁定到激光振荡器，并且触发时间总是与光脉冲同相。
- 在延迟块中的两种配置之间进行即时切换。突发计数器、门输入、分频器或软件命令可以用作配置切换信号源。配置开关用于以高度灵活的方式控制光脉冲拾取器（EOM或AOM）。
- 低抖动同步脉冲输出用于高速采集系统，如条纹相机触发。典型的抖动為光脉冲的3…5 ps。
- 控制接头。软件可控多路复用器可以将任何输出信号转移到该连接器，以在不干扰其他连接器的情况下探查其他连接器上的内容。
- 时钟输出：1:1，1:2频率。
- 通过OR、AND、NOT逻辑运算，可以将4个脉冲输出组合為单个信号。
- DAC输出，控制，例如AOM通过。
产地：立陶宛
内部源：100 MHz 0.2 ppm TCXO
外部源，光學时钟：20-100 MHz
来源：100 MHz时钟、光學时钟、SYNC IN、软件命令
速率（T0周期）：50 ns-100 s（0.01 Hz至20 MHz）
分辨率：10 ns或1个光學周期或1个SYNC IN周期
RMS抖动：＜350 ps
系统模式：直接同步输入，同步输入重新计时到光學时钟
速率：直流至20 MHz
阈值：1.3 V
输入范围：0-5 V
触发斜率：上升沿
RMS抖动，直接同步输入：＜120 ps
RMS抖动，SYNC IN重新计时：＜5 ns
插入延迟：＜80 ns
通道，共计：8个
高分辨率通道：5个
高分辨率通道，分辨率：25 ps
低分辨率通道：3个
低分辨率通道，分辨率：＜10 ns
延迟：0-150毫秒
脉冲宽度：2 ns-150 ms
精度，高分辨率通道：2.5 ns+0.000001设置点
精度，低分辨率通道：≤10 ns+0.000001设定点
时基，内部时钟：100 MHz，0.2 PPM TCXO
RSM抖动，通道间：＜30 ps TTL输出，＜4 ps PRET输出
電压@50Ω 负载：2.5 V或4.5 V
電压@1MΩ 负载：5 V或9 V
電压选择5 V/9 V：内部跳線
阻抗：50Ω
上升时间：典型值1.5 ns
脉冲振幅@50Ω 负载：>1V
阻抗：50Ω
上升时间：典型200 ps
DAC分辨率：12位
振幅@50Ω：max.1 V
電压：12 V±10%
功率：max.15 W
被动或主动模式锁定，Q开关激光器，脉冲或QCW
数据采集系统触发
通用脉冲发生器
系统时钟源
激光脉冲串转换為清洁时钟源
同时执行上面列出的所有功能！
