产品介绍

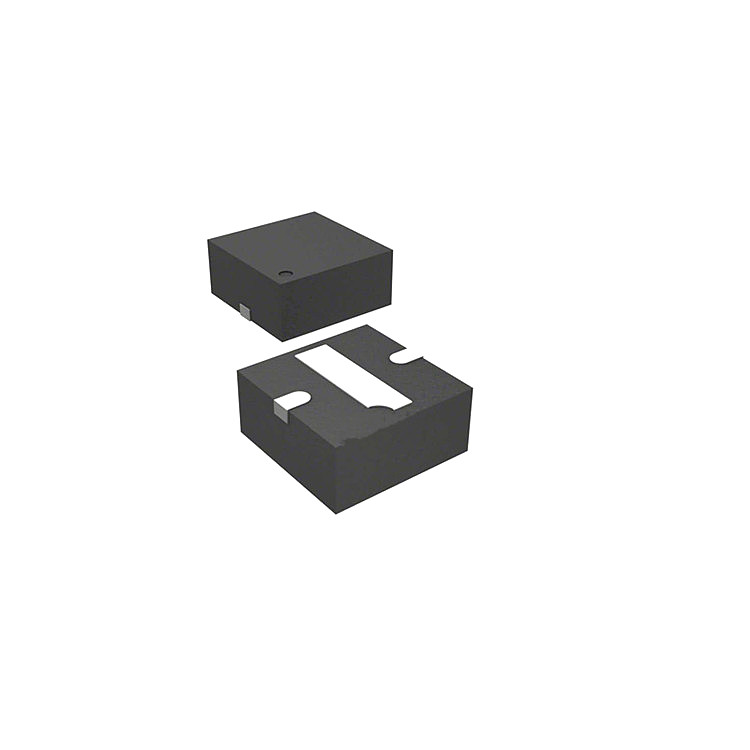

SMP1330-085LF 是一款表面贴装、低電容硅 PIN 限幅二极管，设计為并联 PIN 二极管，适用于高达 6 GHz 的大功率限幅应用。10 mA 时的Max電阻為 2 Ω，0 V 时的Max電容為 0.55 pF。低结電容、低寄生電感、低热阻和标称 2 μm I 區宽度的组合，使 SMP1330-085LF 在大信号限幅器应用中大显身手。1 GHz 时的阈值電平為 +9 dBm。
性能特点
低热阻：91 °C/W
典型阈值電平： +9 dBm
低電容 0.55 pF
扁平、超小型 QFN（3 引脚，2 x 2 毫米）封装（MSL1，260 °C，符合 JEDEC J-STD-020 标准）
技术参数
产地：美國
射频测试频率：1 GHz
典型插入损耗引脚 = 0 dBm：0.1 dB
典型阈值電平：9 dBm
Max饱和功率：3 W
VB IR = 10 µA：30-50 V
I 區域厚度标称：2 µm
CT (pF) 0 V, F=1 MHz：典型值 0.55, Max 1.0
RS IF = 10 mA F=100 MHz (Ω)︰2.0 Max.
载波寿命 TL (ns) IF=10 mA：13 Typ.
封装：QFN
封装：2 x 2 mm

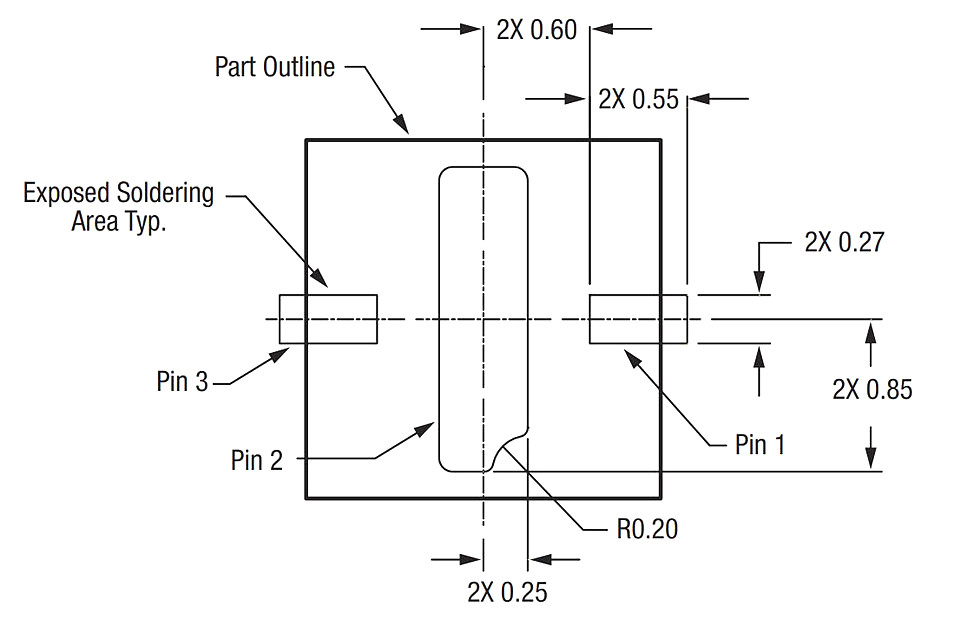

产品尺寸
产品应用
监控系统、空间、雷达、仪器仪表、電子战、航空電子设备、通信
