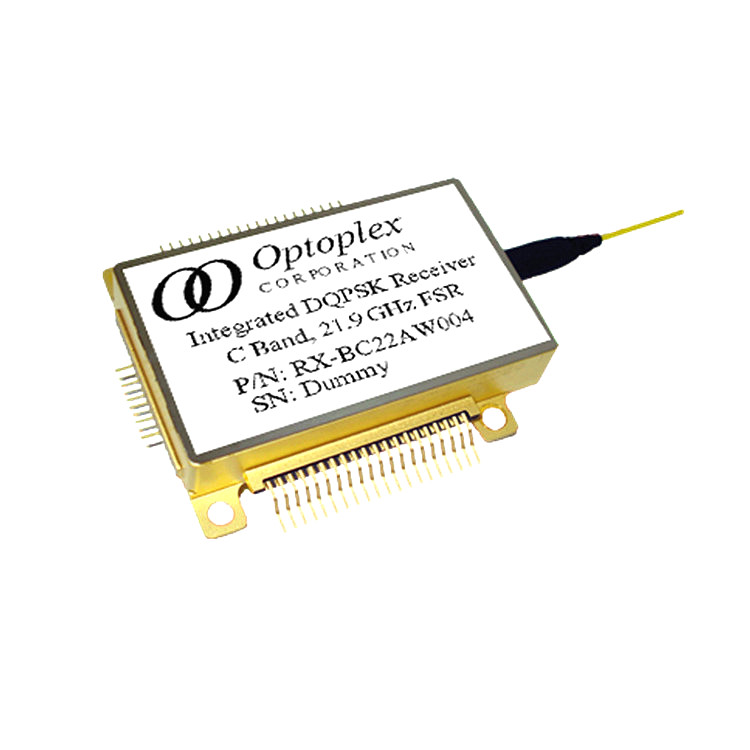

集成DQPSK接收器将一个光學相位解调器（延迟線干涉仪或DLI）与2对平衡光電二极管和2个線性TIA集成到单个蝶形封装中。与目前使用单独DLI和单独接收器的离散解决方案相比，集成DQPSK接收器消除了劳动密集型光纤路由和耦合（DLI和平衡接收器之间）以及偏斜控制。此外，集成DQPSK接收器提供了一个较小的足迹，适用于当今要求苛刻的高速转发器应用。光學相位解调器基于Optoplex的技术，具有高调谐速度（上行toms范围），以实现良好的光學和热性能。采用自由空间光學对准将DLI的光學输出直接耦合到基于波导的平衡光電二极管中。在集成接收机中使用具有带宽控制、AGC、MGC和PLD的差分TIA。高速接口（RF输出）是CPW-SMT，引脚尺寸与OIF2009.033.05 IA兼容，适用于100 Gb/s相干接收机。DQPSK接收机的FSR可以是特定于客户的，例如21.5、21.9、25或28GHz等。根据要求，还可以提供频谱峰值与25GHz ITU网格对齐的无噪声版本。
- 调谐速度快
- 低PDPS和TDFS
- 高消光比
- 小的倾斜
- 高带宽
- 内置AGC/MGC和PLD
- 占地面积小
- CPW-SMT输出接口
- 低功耗
产地：美國
自由频谱范围（典型）：21.5、25、33.3、43、50、57、65、66.7 GHz
温度相关频移：<10 GHz
消光比：>16 dB
倾斜：<1.0 ps
相位调节范围：>1.5 FSR
偏振相关相移度：<5
差分转换增益：>1500 V/W
差分输出眼波振幅：550 mVpp
DLI相位下的直流响应性：>0.2 A/W
光输入功率：-6 dBm到+8 dBm
偏振相关损耗：<0.6 dB
光回波损耗：>27 dB
比特率（NRZ-DPSK）：43 Gbps
O-E带宽（S21 3dB截止频率）：>28GHz
電回波损耗（S22）：-10 dB（DC-20GHz）
-4 dB（20-45GHz）
放大器電源電压：-5.2 V
功耗：<1.5 W
相位调谐速度：<1s
OSNR性能：20 dB
封装尺寸（不包括准直器套管和電气引脚）：50 x 30 x 7.5 mm
40G DQPSK转发器
100G DP-DQPSK转发器
DQPSK解调
