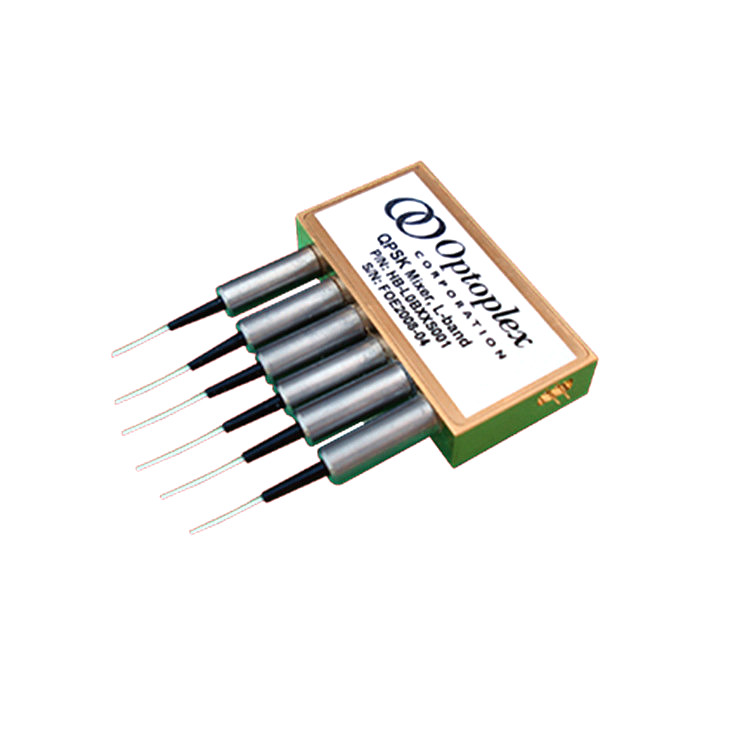

Optoplex的2X4偏振多样化光混合（又名QPSK混频器）是一种2X4设备，它将输入信号与本地振荡器混合。该设备的4个输出连接到4个单端检测器（见下面的功能图）。该设备的特点是集成了PBS和干涉仪的单片光學核心，该干涉仪也广泛用于Optoplex的交织器和DPSK解调器平台。该设备是无热的、无色的、与数据速率无关的、尺寸紧凑的，专為可制造性而设计。该平台还可以扩展到2X8偏振多样化混合，与4对平衡探测器结合。
QPSK混频器是一直流行的偏振和相位多样化QPSK调制方案的关键组成部分，该方案不仅是100Gb/s系统的主要竞争者之一，而且也是40Gb/s系统的一个令人敬畏的替代方案，具有利用10Gb/s调制器和電子设备的潜力。
- 纯无源设备（无需外部電源）
- 紧凑型尺寸
- 基于自由空间大块光學设计
产地：美國
波長范围（C波段）：1527nm~1567nm
相位差（Ik和Qk之间），k=x或y：90°±10°
插入损耗（不包括连接器）
S（极化加扰）到所有输出：9.5 dB～11.5 dB
L（45°線性极化）至所有输出：9.5 dB～11.5 dB
插入损耗均匀性
在S到所有输出之间；在L到所有输出之间：<0.7 dB
除此之外：<1.0 dB
光回波损耗：>27 dB
光路差1（Sà所有输出之间的倾斜）：<1 ps
光路差1（Là所有输出之间的倾斜）：<1 ps
偏振消光比1（S或L）：>18 dB
最大输入光功率：300 mW
工作温度范围：0~65°C
储存温度范围：-40～85°C
尺寸（長x宽x高）：48 x 31 x 10毫米
用于下一代光传输系统
光相干检测的关键组件（一种检测格式，已广泛用于许多其他通信方法，如无線電和无線）
