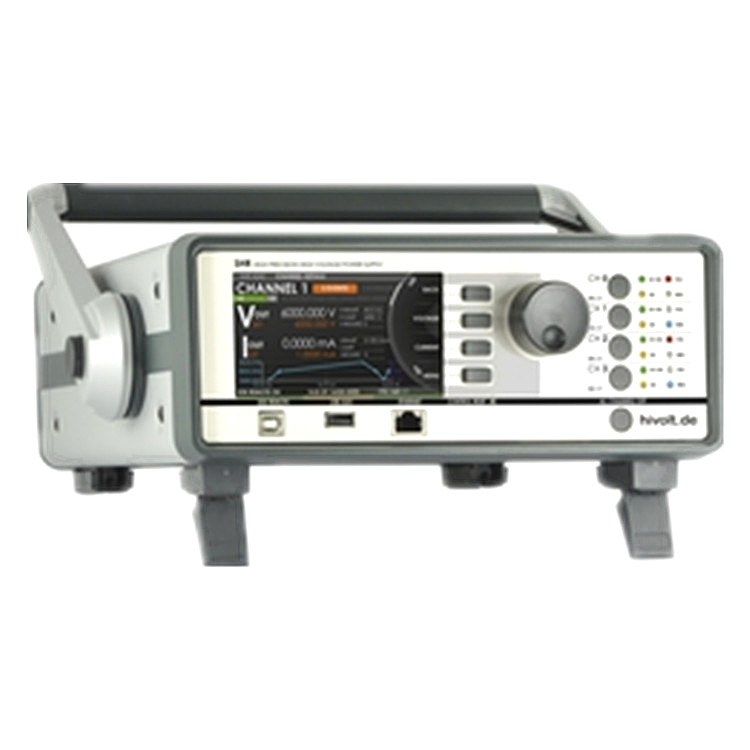

SHR系列代表了独立的高精度高压实验室SMU——源测量单元——配备了新的高压发電技术和iCS控制系统。

SHR most多提供四个高压通道，每个通道具有独立的電压和電流控制以及可逆极性。

全新开发的柔性6kV通道提供了max通用性。通过三种電子可切换高压发電模式，它可以提供4mA至2kV的電压，3mA至4kV的電压或2mA至6kV的電压。或者，SHR可以配备成本高效的2kV/6mA固定通道。

高质量的4.3英寸TFT可显示详细信息，并可通过電容触摸进行控制。准确的滚轮和按钮还可提供所有综合功能，如日志记录、图形显示和客户专用插件。

• 型号：SHR
• 极性：可電子切换
• 電压变化率：1*10^-6*V_MODE/s至0.2*V_MODEm/s
• 電源電压：100-240V_AC/50-60Hz
• 保护：禁止、安全回路、短路、过载、硬件V/I限制
• 高压连接器：SHV
• 尺寸（長x宽x高）：331 x 257 x 103mm³
• 分辨率電压设置：2*10^-6*V_NOM
• 分辨率電流设置：2*10^-6*I_NOM
• 产地：德國

-波纹和噪音：

• ＜10mV（标准精度）
• <3mV（高精度）

-温度系数：

• 50ppm/°C（标准精度）
• 30ppm/°C（高精度）
• 10ppm/°C（高精度，TC选项）

-分辨率電压测量：

• 2*10^-6*V_NOM（标准精度）
• 1*10^-6*V_NOM（高精度）

-分辨率電流测量：

全量程：

• 2*10^-6*I_NOM（标准精度）
• 1*10^-6*I_NOM（高精度）

2nd范围：

• 50pA [I_OUT< 20μA] （高精度）

-准确電压测量：

• ±（0.01%*V_OUT+0.02%*V_NOM）（标准精度）
• ±（0.01%*V_OUT+0.01%*V_NOM）（高精度）

-准确電流测量：

全量程：

• ±（0.01%*I_OUT+0.02%*I_NOM）（标准精度）
• ±（0.01%*I_OUT+0.01%*I_NOM）（高精度）

2nd范围：

• ±（0.01%*I_OUT+4nA）（高精度）

-接口：

• 以太网
• USB（A）2.0（主机：WiFi、日志记录、网络摄像头）
• USB（B）（遥控器）
