一种用于扩展每条光纤的信道数量的创新技术涉及一种称為光學交织器的光學设备。例如，在大多数DWDM设备中，标准信道间距為100GHz。但是，每50或甚至25GHz间隔一次信号承载频率可以使每条光纤的信道数量增加一倍甚至四倍。这项工作是由光學交错器完成的。这种设备采用两个间隔為100GHz的多路复用信号并对它们进行交织，从而产生信道间隔為50GHz的DWDM信号。该过程可以重复进行，从而产生具有25 GHz或12.5 GHz间隔的更密集的复合信号。接收端的信号用与分路器或光學去交错器相同的设备来恢复。因此，可以升级设备和/或网络，而不需要升级所有设备，或者可以增加网络带宽。

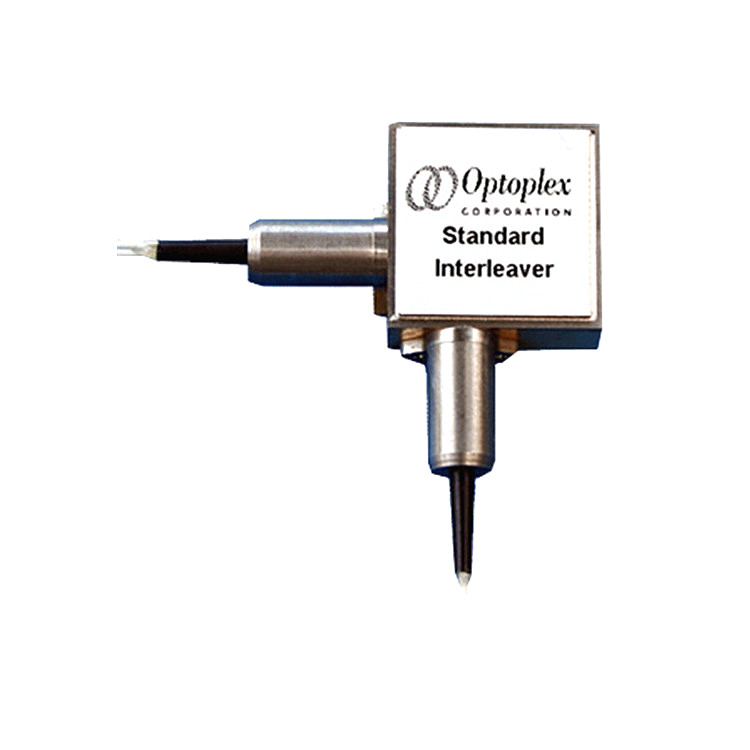

Optoplex的光交织器产品基于专利的步进相位干涉仪设计。用作多路复用器（或多路复用器）设备的光學交织器分离（或组合）奇数和偶数信道信号。每个光學交织器设备都经过优化，可覆盖C波段或L波段波長，并可选择覆盖C+L波段。当前的标准光交织器产品系列支持100-200、50-100、25-50和12.5-25 GHz的信道间距，分别覆盖多达90、180、360和720个信道，以及该范围内的其他自定义间距，如33.33-66.66 GHz。还提供双级光學交错器。
Optoplex的光交织器具有宽而平坦的通带、低（和可定制的）色散、低而均匀的插入损耗、低PDL、高通道隔离和非常低的热漂移。
- 宽而平的通带
- 小PDL
- 高通道隔离
- 小的热漂移
- 低且可定制的色散
- 低插入损耗和IL均匀性
- C波段和L波段双重覆盖
- 超级频段版本可用
- 双向Mux/DeMux共封装交织器可用
- 自定义信道间距，如33-66.66 GHz
- 提供不对称/不均匀光學交织器
- 可调谐交织器可用
- Telcordia GR-1221/63合格
产地：美國
信道中心频率（CCF）对准：25-50 GHz
ITU+50GHz：NA
ITU+25GHz：NA
与ITU-25GHz：NA
波長范围：C波段1527~1567，L波段1567~1607，C+L波段1527~1607
插入损耗（无连接器）：<2 dB
插入损耗均匀性（在所有信道上）：<0.5 dB
0.5dB时的通带宽度：>ITU±7 GHz
通道隔离：大于20 dB
通带纹波（在0.5 dB通带内）：<0.5 dB
PDL（在0.5dB通带内）：<0.3 dB
回波损耗：>40 dB
目录：>45 dB
最大输入功率：300 mW
工作温度：0~65°C
储存温度：-40～85°C
尺寸（長x宽x高）：122 x 70 x 14毫米
尾纤型：SMF-28或等效900um紧密缓冲
连接器类型：FC、LC、SC、MU或无连接器
PMD（通带0.5dB以内）：<0.2 dB
尾纤長度：1.0 m±0.1 m
扩展现有网络容量
桥接现有和新的DWDM平台
系统升级
双向网络
拉曼放大器的总信号功率检测
多波長转发器
平顶梳状过滤器
