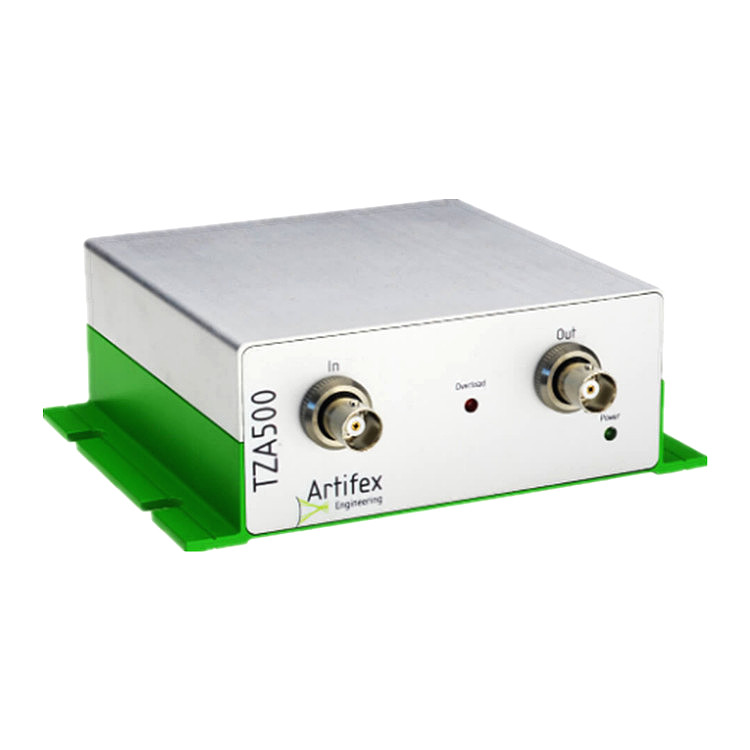

跨阻抗放大器TZA500设计用于准确测量電流，从pA到mA。输出是与输入電流成線性比例的電压。
TZA500非常灵活，具有USB和硬線接口，可控制增益、带宽和极性。放大器提供图形用户界面。
- 灵活的设置
- 易于使用
- 外壳类型：OEM型
- 接口：USB和硬線（DB25）
- 上升时间：45µs
- 噪声等效電流：30p（ARMS）
- 增益、带宽和极性控制：6个增益范围；4个带宽；极性反转
- 增益控制：6个增益级
- 带宽控制：4个带宽
- 自动调零功能：highest10V偏移调零
- 尺寸：30 x 50 x 60mm
- 输入配置：单端、差分
- 输入插座：BNC、BR2
- 输出范围：10V
- 输出阻抗：50Ω
- 偏置：无，用于外部偏置输入的插座
- 极性控制：是
- 自动归零功能：是
- 精度：±1%
- 产地：德國
- 上升/下降时间（10％ - 90％）
-小信号（-1到+ 1V）：45us
-大信号（-10到+10V）：65us
- 设定时间（1％）
-小信号（-1到+ 1V）：100 us
-大信号（-10到+10V）：140us
TZA500通过光電二极管测量小電流，例如光功率。光電二极管由于其固有的灵敏度和测量速度，可用于可见光和近红外的功率测量。
光電二极管在较宽的动态范围内产生与入射光功率成比例的電流。
電流通过准确的跨阻抗放大器转换為電压。该放大器在设备的整个测量范围内都是非常線性的。TZA500有6个增益范围。该开关是一种没有退化的半导體器件。
TZA500的一个独特功能是自动调零功能。进一步的功能包括信号反转和带宽减少。模拟输出信号可在前面板上的BNC连接器和后面板接口端口上的相应線路上获得。
生成的電压然后通过12位a/D转换器转换為数字值。该过程以及所有计算和与PC的通信都由微控制器控制。测量过程通过USB接口上的命令（软件触发）启动。或者，可以启动以1.5kS/s采样的连续测量流。
然后可以从USB端口读出测量的光電流。
这些跨阻抗放大器对于测量来自光電二极管的電流特别有用。输出是与输入電流成線性比例的電压，因此与光電二极管监测应用中的输入功率成線性比例。
高信噪比下的快速响应时间使该TZA系列在系统控制反馈回路中特别有用。
高灵敏度和大的动态范围允许通过用于这些应用的各种光電二极管（如Si和InGaAs）测量宽范围的光源，如激光器和LED。
TZA500系列在设计上对電磁干扰不敏感，在“肮脏”的工业环境中工作时，这是一个重要因素。专有的自动调零功能允许高达10V的偏移调零。这对于调零暗電流或消除直流信号分量以集中精力处理信号变化特别有用，例如部件内老化和寿命测试。
