产品介绍

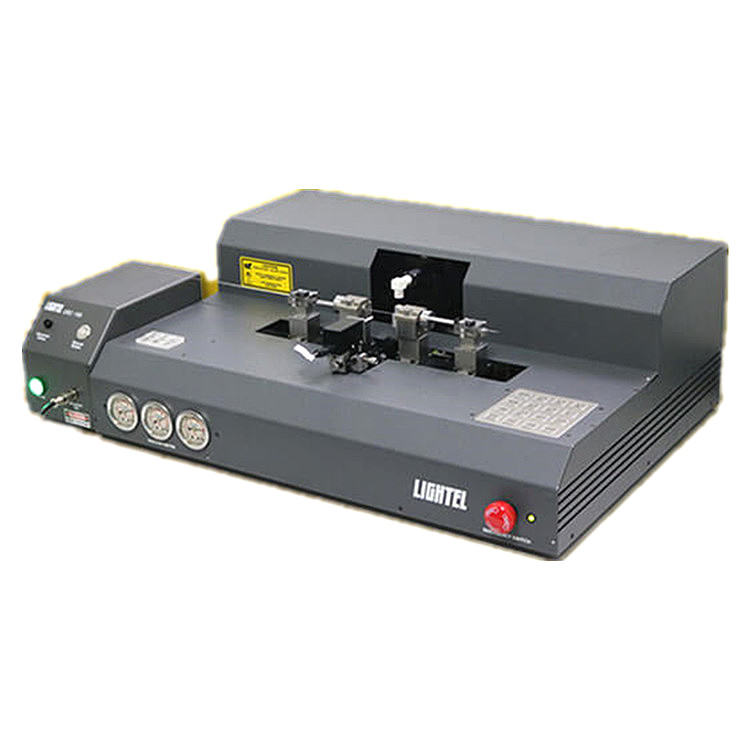

CW-7001，适用于N x1、（N+1）x1端泵组合器，highest可达37×1或（36+1）x1。
高功率光纤系统不断发展，其内部光學组件也在不断发展。Lightel CW-7000系列工作站是一款非常有用的工具，可帮助开发和制造光纤束锥形和光纤激光泵浦组合器。CW-7000是生产或研发的理想选择，专為端泵组合器制造而定制。
CW-7000系列组合器工作站是基于Lightel几十年来在光纤融合技术方面的实践和制造光纤泵浦组合器的实践经验而设计的。通过我们特别简化的光纤装载和固定装置，无需使用或锥形任何类型的玻璃管或毛细管。制作过程简单易學。此外，光纤支架/固定装置实际上是免维护的，并且非常容易更换不同的光纤尺寸和光纤数量。
好的软件功能包括高度可配置的动态牵引、割炬扫描、气流控制和切割机定位。这些功能允许用户控制大多数参数并自定义自己的配方，使工作站成為生产和研究的理想选择。
性能特点
- 简单的夹具设计使光纤易于装载。不需要玻璃管或毛细管。
- 可互换的光纤支架/固定装置使用户无需工具即可在不同的光纤尺寸和/或光纤数量之间快速切换。CW-7001-Base配备了一个标准的7根光纤支架，用于生产Nx1或（N+1）x1端部泵（most多7根光纤），并配有可选的固定装置，most多可容纳19根光纤或37根光纤。
- 混合火炬系统利用多个气流通道来优化不同应用的火焰宽度、形状和温度。CW-7000系列工作站标配3通道圆形焊炬系统。客户可以根据需要选择使用H2+O2或H2+H2+O2组合。4通道圆形焊炬（顶部H2+O2，底部H2+O2）和4通道線性喷嘴系统（可产生平坦均匀的加热平面）是可选的。
- 该装置配备了高度灵活的基于Windows®的软件，允许用户配置大多数参数并创建自己的动态拉动配方。一旦选择“动态牵引”，牵引/熔断过程将自动遵循预先配置的参数，直到用户完成或中断。
- 独特的火焰扫描功能允许操作员预先配置焊枪沿光纤扫描的速度、周期和距离，以及根据拉动長度或拉动时间更改焊枪扫描長度的能力。
- 具有水平微调功能的内置超声波切割机使用户能够在好的位置切割線束。劈开定位和劈开运动可以被配置為自动或手动模式。该切割机适用于125µm至2mm的光纤尺寸，并安装了适当的夹具。
- 内置光纤/光纤束夹具和可选的光纤束支撑可确保适当的光纤张力和背部支撑。
- 可选的8通道数字功率监测器允许操作员在过程中监测光功率分布。
技术参数
- 型号：CW-7001
- 输入：AC 90-240V，50/60Hz，max功耗150W
- 尺寸：570毫米（宽）X 195毫米（高）X 470毫米（深）
- 重量：68磅
- 产地：美國
- 包装说明：CW-7001，端部泵配置，配置為7x1，（6+1）x1的基本型号，带超声波切割机和束夹，4x质量流量控制器，3通道圆形焊炬，可选光纤支架，包括：
FIBERHOLDER-07-XXX，most多可容纳7根光纤的光纤支架，
FIBERHOLDER-19-XXX，most多可容纳19根光纤的光纤支架，
FIBERHOLDER-37-XXX，most多可容纳37根光纤的光纤支架，
-XXX為光纤缓冲直径：（in&mirco；m）
质量流量控制器（标准為4台）
- 電源：DC24V，60-130mA
- 与PC通信：RS232端口
- 气體消耗：每个通道max300sccm/分钟，每个通道可选1000sccm/分
- 进气口：默认為1/4“外径卡套管
紫外線灯
- 紫外線光源：紫外線LED
- 紫外線波長：365nm（UVA）
