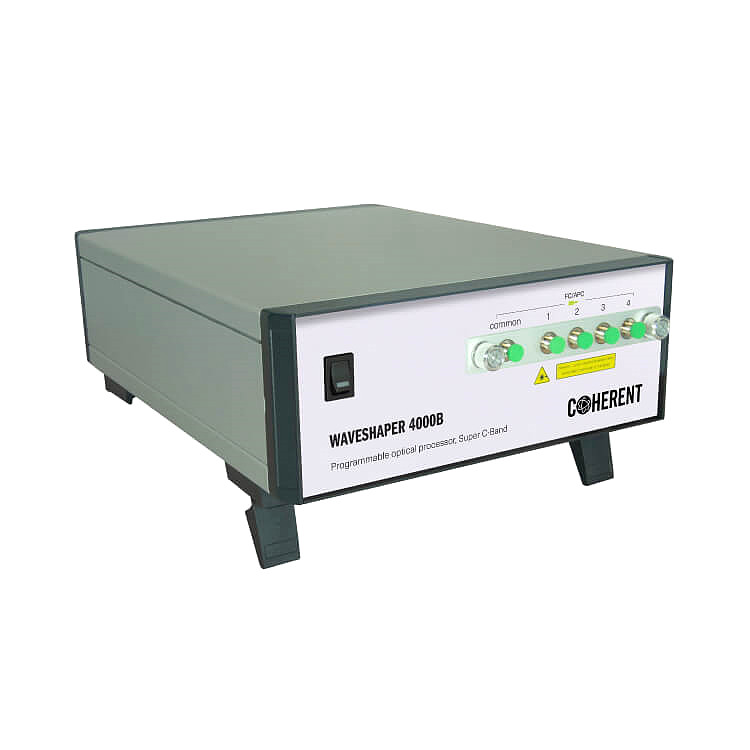

II-VI Incorporated可编程光处理器WaveShaper B系列

211 阅读
产品介绍

WaveShaper4000B可编程光处理器允许对超级C波段或整个C+L波段的衰减和相位进行任意光學滤波。4000B允许使用1 x 4光端口配置进行波長选择性光切换,此外,它还提供了高分辨率操作模式,其中光信号两次通过基于光栅的单色仪。这种高分辨率模式确保了窄通道形状与超过700dB/nm的陡峭滤波器斜率相结合。该仪器系列广泛用于研究、开发和制造应用。

性能特点
  • 覆盖范围

–超级C波段

–C+L波段

  • 衰减和相位的任意控制
  • 高分辨率:

–超级C波段单元:带宽(FWHM)低至8 GHz

–C+L频段单元:带宽(FWHM)低至14 GHz

  • 功率分配(4000B)
  • 包含Web服務器
技术参数
  • 型号:4000B
  • 传输频段:超级C频段
  • 端口配置:1x4
  • 工作频率范围:190.55 THz至196.775 THz(1523.53 nm至1573.301 nm)
  • 滤波器形状:任意衰减和任意相位
  • 频率设置分辨率:±0.1 GHz(±0.8 pm)
  • 频率设置精度:±2.5 GHz
  • 带宽设置分辨率:±0.1 GHz(±0.8 pm)
  • 带宽设置精度:±5 GHz(±40 pm)
  • 带宽设置重复性:±5 GHz(±40 pm)
  • 组延迟控制范围:±25 ps
  • 衰减控制范围:0至40 dB
  • 衰减设置分辨率:0.01 dB
  • 设置时间(滤波器更新率):<0.1 s(>10 Hz)
  • 插入损耗不均匀性:0.8 dB
  • 偏振相关损耗(PDL):0.4 dB
  • 差分群延迟(DGD):0.25 ps
  • 回波损耗:30 dB
  • max总输入光功率:27 dBm
  • 每50 GHz信道的max光功率:13 dBm
  • 工作温度:10至35°C
  • 工作湿度:10%至90%非冷凝
  • 通信接口:USB 2.0、以太网(GbE)
  • 功耗:<50 W
  • 连接器接口:FC/APC、FC/UPC
  • 尺寸、重量台面:241 mm x 88 mm x 316 mm,3.8 kg
  • 产地:美國
产品应用
  • DWDM系统测试
  • 网络仿真
  • 收发器测试
  • 脉冲整形
  • 光梳生成
  • 量子光學
