产品介绍

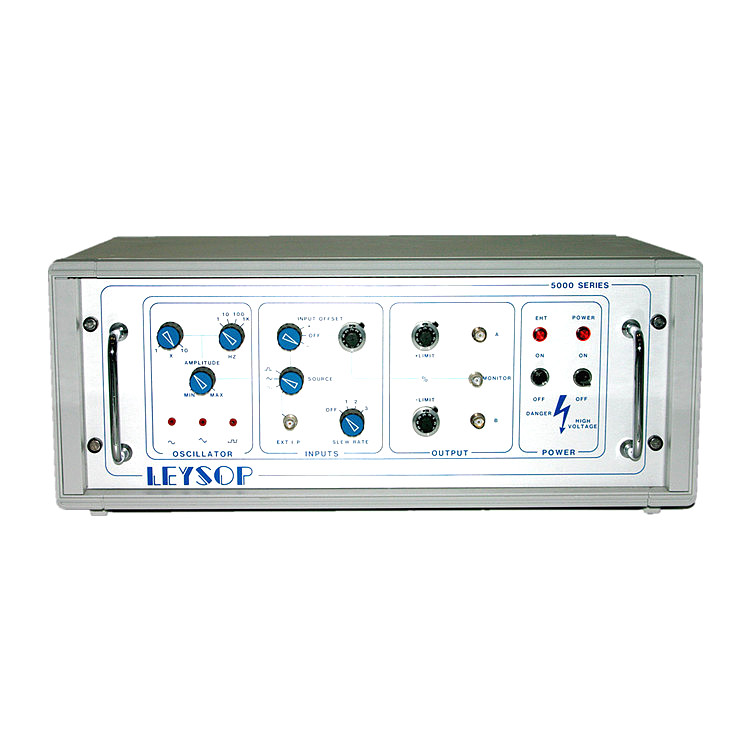

这种5000V系列線性放大器设计用于驱动大孔径電光调制器。它由两个0.4-3.0 kV線性放大器组成，它们一起产生差分输出，可以连接到调制器的任一侧。这产生的光學相位变化相当于单面5000V单元的输出。
该放大器的带宽為14KHz，上升和下降时间约為4µs。
它包含一个1-10KHz的内部振荡器，提供正弦，三角形和方形波形。对于方波调制应用，可以准确地控制方波输出的正偏移和负偏移。这种差分驱动技术通过在调制器的端子上保持零平均電压来增加调制器的寿命。
性能特点
- 2500V峰间差分输出電压相当于5000V单端放大器
- 适用于大多数KD*P调制器
- 全功率-3dB带宽~14kHz，小信号带宽100kHz
- 内部信号发生器
技术参数
- 输出電压范围：400-3000V（每侧）
- 全幅频率响应：14KHz
- 小信号频率响应（10%全幅）：100KHz
- 放大器增益（差分输出摆幅除以输入摆幅）：1000（±2%）
- 内部振荡器频率范围：1Hz至10kHz，4个范围
- 内部振荡器振幅：可明确调整至约±2.5V pk-pk
- 上升和下降时间：~4µsec
- 信噪比：50dB
- 输入電压：-2.5V至+2.5V
- 输入阻抗：1000欧姆
- 机柜尺寸：220（高）、530（宽）、340（長）
- 電源電压：110/200/240ac 50-60Hz
- 产地：英國
产品应用
M5000被证明非常适合的一个应用是拉曼光谱，在拉曼光谱中须产生超准确和稳定的左右圆偏振。Hecht和Barron开创的一个系统使用了我们的温控纵向场KD*P调制器，该调制器由四分之一波電压的交替极性驱动，该電压通过放大器的削波功能非常准确地产生，该放大器与准确的带隙相连，以实现稳定。
