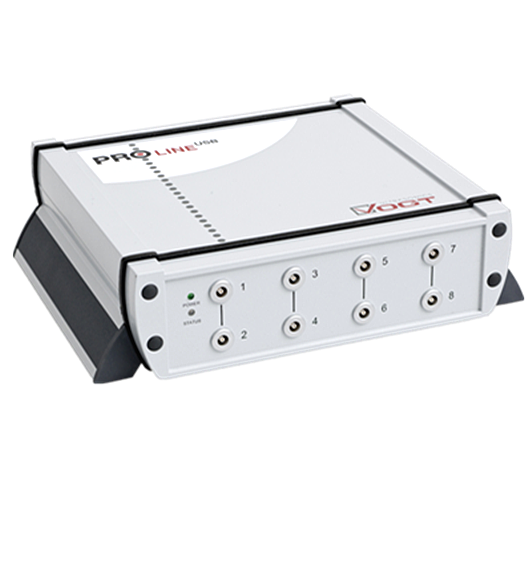

PROline USB超声波检测设备非常适合用于裂纹，體积缺陷，附着力质量和壁厚（例如）的材料测试。轴，杆，管道和薄板以及合成材料。VOGT Ultrasonics為实验室或生产中的机械化和自动化超声检查提供了完整的集成超声检查解决方案。 该解决方案由PC支持的高性能PROline USB检查设备，相应的检查和评估软件以及必要时的检查机制组成。
PROline USB提供1 – 8个超声波通道。可以运行级联和同步的多个超声设备。如果需要，可以使用大量探针分析该成分。这样可以大程度地缩短循环时间。PROline USB旨在集成到生产过程中。VOGT在其自己的检查系统中使用该设备和软件。它还适合于现有系统的现代化。它适用于工业4.0，并能够通过例如 ProfiNET或其他SPS接口。PROline USB支持以下超声操作类型：脉冲回波，发送器-接收器和声音传输。PROline USB假定100％全自动，伴随超声波检查进行生产。带有符合ISO标准的文档的自动检查结果评估节省了时间并提高了检查安全性。这允许在没有专业知识的情况下使用操作员。
脉冲发生器
每通道脉冲重新排列频率：1至10.000 Hz
整體脉冲复位频率：max. 20.000 Hz
脉冲幅度：可调38级
脉冲幅度：max.160 V / 320 V
脉冲下降时间：<5 ns at 50Ω
脉冲宽度分辨率：20 ns
通道数
PE：1-8 ；SE / DS：1-4
通道触发：内部和外部
接收器
接收放大器：線性，宽带，電压控制
校准增益：80 dB（硬件补偿）
線性：+/- 1 dB
输入電压：0.35 mVp-p – 2 Vp-p
频带宽度：0.2-25 MHz（-3dB）
衰减：无
操作模式：PE，TR，TT
数字化
数字化深度：14位
采样率：100 MSPS
一般参数
電源装置：100-240 VAC / 12 VDC
消耗功率：20 W（max.）
工作温度：5 -50°C
防溅水：IP65
尺寸（宽x高x長）：189 x 58 x 195 mm
重量：约 2,5 kg
