编码器是一种将机械运动转换為数字電信号的传感器。当驾驶员想要控制電机旋转时，U、V、W三相電气输出驱动電机运行。為了将電机转到某个位置或角度，我们将此位置称為目标值。我们需要知道此时電机转动的幅度和位置，否则電机只会盲目转动。在此过程中，编码器起反馈作用。编码器将转子旋转圆的不同位置分开，然后与转子一起旋转。当前转子的位置实时反馈给驱动器，以便驱动器知道当前位置是否达到目标值。一旦达到目标值，控制U、V、W三相電的输出，使转子停止在此位置，从而控制任何位置或角度。简要介绍编码器的组成。

1、编码器介绍

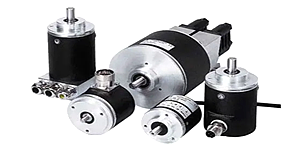

简而言之，编码器是一个提供反馈信号的传感器。它是一种用于反馈设备运动信息的装置。编码器可以确定電机或其他移动设备的速度或位置信息，并将运动信息转换為電信号，可由运动控制系统中相应类型的接口模块读取。

由于编码器可以提供反馈信号来确定位置、速度或方向，因此它是小型伺服電机高精度和精确操作的重要组成部分，即使对于用于改善重载的大型電机，如起重机，也是如此。事实上，编码器几乎可以在每个行业中找到，从石化行业到制浆造纸行业，从精密電子到汽車制造。

2、编码器原理

编码器可以使用不同类型的技术来生成信号，包括机械、磁性、電阻和光學信号。在光學传感中，编码器根据光的中断提供反馈，即利用光传输原理扫描码盘。

脉冲由开槽板的机械运动产生。通过将光传输到光敏元件，光通过码盘孔产生電压，電压由電子系统作為二进制信号处理。

3、编码器类型

（1）增量式编码器

增量编码器(也称為增量或脉冲编码器)是一种转换器，可以产生電脉冲，以确定旋转运动中角度的增量。增量编码器的特点之一是输出的脉冲数不变，这决定了测量系统的精度。除了绝对定位需要归零之外，增量式编码器还具有成本低、分辨率高、體积小、易于更换、抗干扰能力强、运行可靠、数据传输速度快等特点。

增量编码器并不意味着绝对位置信息，而只是意味着位置变化。由于增量编码器不提供任何关于绝对位置的信息，当使用增量编码器检测位置时，驱动器将在断電后丢失位置值。再次通電后，驾驶员无法确定電机轴位置和机器位置之间的关系。因此，在绝对定位之前，驾驶员需要主动返回参考点(归零、参考、原点等不同的描述符)，然后驾驶员可以再次建立電气零点和机器零点之间的关系。增量编码器广泛应用于异步感应電机的工业应用中。

（2）绝对值编码器

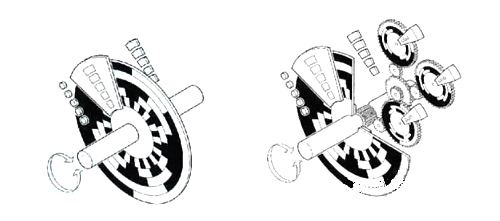

系列绝对编码器光码盘上有许多道光通道刻線，每道刻線依次以2線、4線、8線、16線编排，在编码器的每一个位置，通过读取每道刻線的通、暗，获得一组从2的零次方到2的n-1次方的2进制编码（格雷码），这就称為n位绝对编码器。这样的编码器是由光電码盘的机械位置决定的，它不受停電、干扰的影响。
