自从1965年第一台商品扫描電镜问世以来，经过40多年的不断改进，扫描電镜的分辨率从第一台的25nm提高到现在的0.01nm，而且大多数扫描電镜都能与X射線波谱仪、X射線能谱仪等组合，成為一种对表面微观世界能够经行全面分析的多功能電子显微仪器。

用扫描電镜可直接对晶體缺陷及生成过程进行研究，可观测金属材料内部原子及其真实边界的集结模式，还可观测不同情况下边界的运动模式，也可对晶體进行表面机械加工造成的破坏及辐射损伤进行检验等等。

1、扫描電镜的结构及主要性能

扫描電镜大致可以分為镜體与電源電路系统两个组成部分。镜體部分主要包括電子光學系统，信号收集与显示系统，真空抽气系统。

（1）電子光學系统

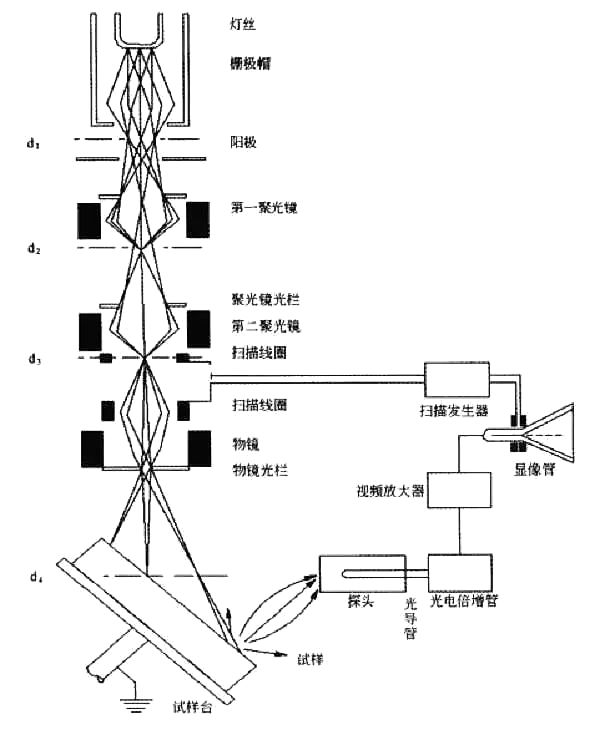

由電子枪，電磁透镜，扫描線圈和样品室等部件组成。其作用是用来获得扫描電子束，作為信号的激发源。為了获得较高的信号强度和图像分辨率，扫描電子束应具有较高的亮度和尽可能小的束斑直径。

（2）信号收集及显示系统

检测样品在入射電子作用下产生的物理信号，然后经视频放大作為显像系统的调制信号。现在普遍使用的是電子检测器，它由闪烁體，光导管和光電倍增器所组成。

（3）真空系统

真空系统的作用是為保证電子光學系统正常工作，防止样品污染，一般情况下要求保持10-4~10-5Torr的真空度。

（4）電源系统

電源系统由稳压，稳流及相应的安全保护電路所组成，其作用是提供扫描電镜各部分所需的電源。

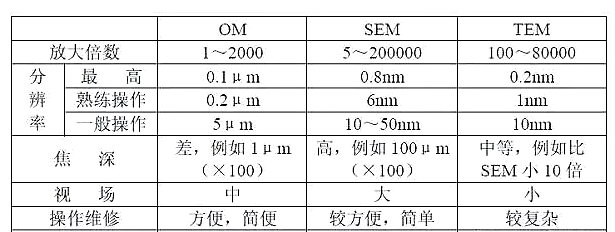

（5）各类显微镜主要性能的比较

2、扫描電镜工作原理

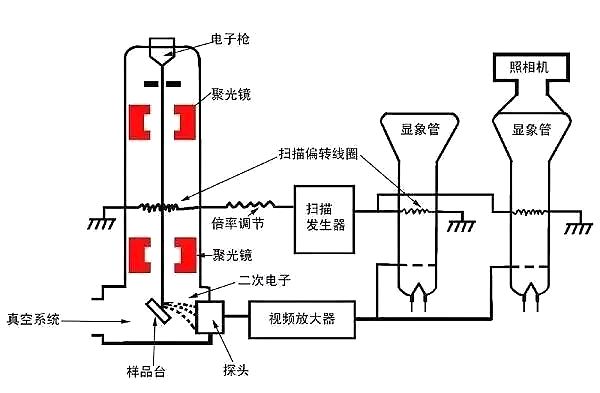

扫描電镜由電子枪发射出来的電子束，在加速電压的作用下，经过磁透镜系统汇聚，形成直径為5nm，经过二至三个電磁透镜所组成的電子光學系统，電子束会聚成一个细的電子束聚焦在样品表面。在末级透镜上边装有扫描線圈，在它的作用下使電子束在样品表面扫描。由于高能電子束与样品物质的交互作用，结果产生了各种信息：二次電子、背反射電子、吸收電子、X射線、俄歇電子、阴极发光和透射電子等。这些信号被相应的接收器接收，经放大后送到显像管的栅极上，调制显像管的亮度。由于经过扫描線圈上的電流是与显像管相应的亮度一一对应，也就是说，電子束打到样品上一点时，在显像管荧光屏上就出现一个亮点。

扫描電镜正是这样利用逐点成像将样品表面的不同特性，依次、成比例地变换成视频信号来完成一帧，这样，我们就可以从荧光屏中看到试样表面多种特征图像。

（1）扫描電镜衬度像

a. 二次電子像

在入射電子束作用下被轰击出来并离开样品表面的核外電子叫做二次電子。这是一种真空中的自由電子。二次電子一般都是在表层5~10nm深度范围内发射出来的，它对样品的表面形貌十分敏感，因此，能非常有效地显示样品的表面形貌。二次電子的产额和原子序数之间没有明显的依赖关系，所以不能用它来进行成分分析。

b.背散射電子像

背散射電子是被固體样品中的原子核反弹回来的一部分入射電子，背散射電子来自样品表层几百纳米的深度范围。由于它的产能随样品原子序数增大而增多，所以不仅能用作形貌分析，而且可以用来显示原子序数衬度，定性地用作成分分析。

背散射電子信号强度遠低于二次電子，因此粗糙表面原子序数衬度常被形貌衬度掩盖。

（2）扫描電镜的附件

扫描電镜一般都配有波谱仪或者能谱仪。波谱仪和能谱仪是不能互相取代的，只能是互相补充。

波谱仪是利用布拉格方程2dsinθ=λ，从试样激发出了X射線经适当的晶體分光，波長不同的特征X射線将有不同的衍射角2θ。波谱仪是微區成分分析的有力工具。波谱仪的波長分辨率是很高的，但是由于X射線的利用率很低，所以它使用范围有限。

能谱仪是利用X光量子的能量不同来进行元素分析的方法，对于某一种元素的X光量子从主量子数為n1的层跃迁到主量子数為n2的层上时，有特定的能量ΔE=En1-En2。能谱仪的分辨率高，分析速度快，但分辨本领差，经常有谱線重叠现象，而且对于低含量的元素分析准确度很差。
