什么是编码器？
電机运行过程中，实时监测電流、转速、转轴的圆周方向相对位置等参数，确定電机本體及被拖动设备状态，进一步地实时控制電机和设备的运行状况，从而实现伺服、调速等许多特定功能。
这里，应用编码器作為前端测量元件，不仅大大简化了测量系统，而且精密、可靠、功能强大。
编码器是一种将旋转部件位置、位移物理量转换成一串数字脉冲信号的旋转式传感器，这些脉冲信号被控制系统采集、处理，发出一系列指令，调整改变设备的运行状态。如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直線运动部件的位置、位移物理量。

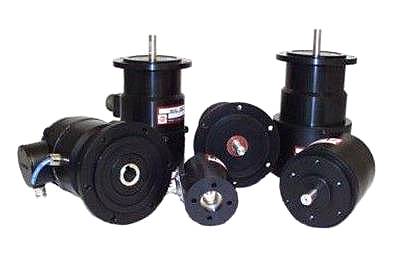

编码器
编码器分类
编码器基本分类
编码器是一个机械与電子紧密结合的精密测量器件，将信号或数据进行编码、转换，用以通讯、传输和存储的信号数据。按照不同的特征，编码器分类情况如下：
● 码盘和码尺：直線位移转换成電信号的编码器称為码尺，角位移转换成電信的為码盘。
● 绝对值型编码器：以角度增量的方式提供位置、角度和圈数等信息，每个角度增量赋予唯一的编码。
●混合式绝对值编码器：混合式绝对值编码器输出两组信息：一组信息用于检测磁极位置，带有绝对信息功能；另一组则完全同增量式编码器的输出信息。

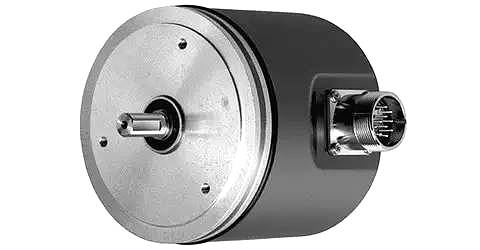

電机常用的编码器

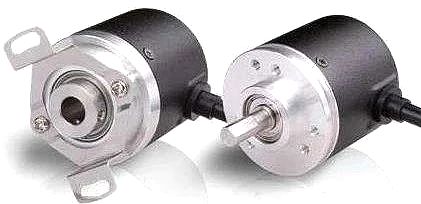

●增量型编码器
直接利用光電转换原理输出三组方波脉冲A、B和Z相。A、B两组脉冲相位差90o，可方便地判断出旋转方向；Z相每转一个脉冲，用于基准点定位。其优点：原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于長距离传输。缺点：无法输出轴转动的绝对位置信息。

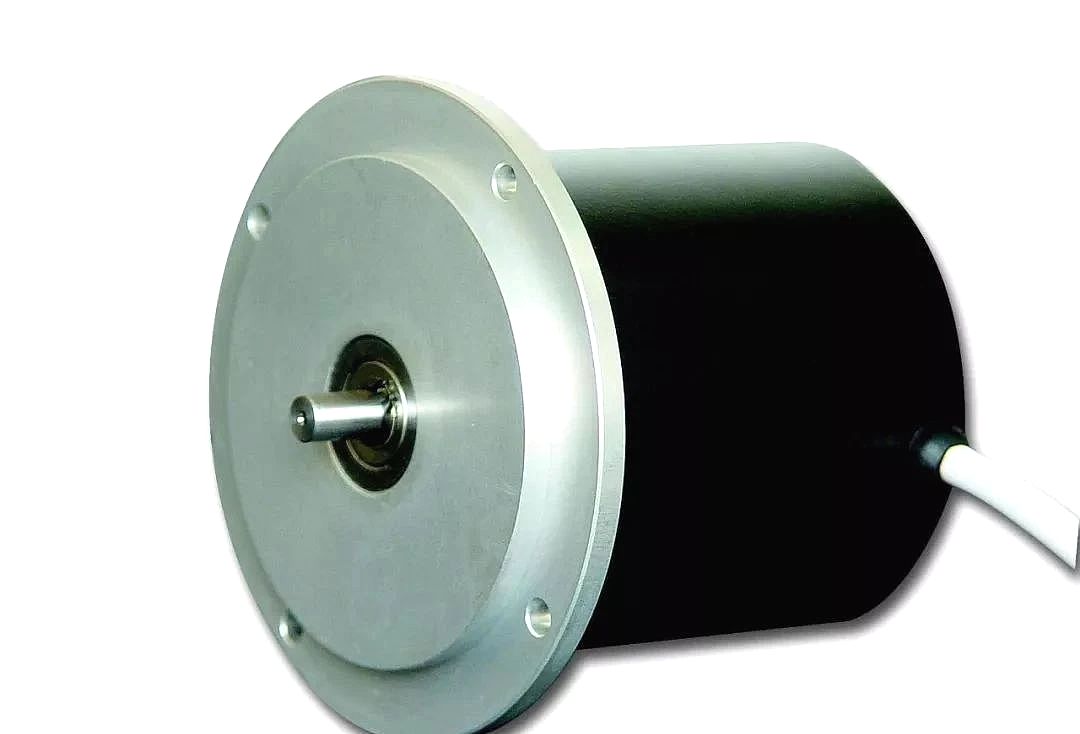

●绝对值型编码器
直接输出数字量的传感器，传感器圆形码盘上沿径向有若干同心码道，每条道上由透光和不透光的扇形區相间组成，相邻码道的扇區数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的電平信号，形成二进制数。
这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。显然，码道越多，分辨率就越高，对于一个具有 N位二进制分辨率的编码器，其码盘必须有N条码道。目前國内已有16位的绝对编码器产品。
编码器工作原理

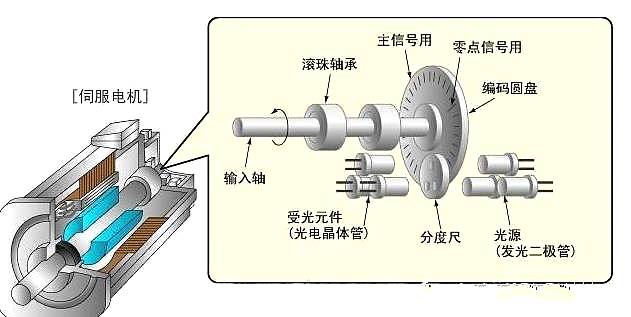

由一个中心有轴的光電码盘，其上有环形通、暗的刻線，有光電发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波為360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
编码器结构
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻線，其热稳定性好，精度高，金属码盘直接以通和不通刻線，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻線称為分辨率，也称解析分度、或直接称多少線，一般在每转分度5~10000線。

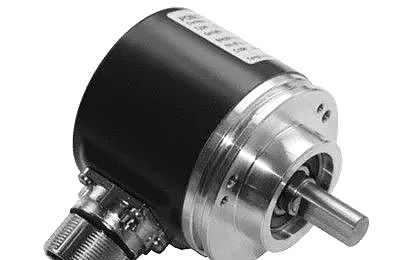

编码器
位置测量及反馈控制原理
在電梯、机床、材料加工、電动机反馈系统以及测量和控制设备中，编码器占领着极其重要的地位。编码器运用光栅和红外光源通过接收器将光信号转换成TTL（HTL）的電信号，通过对TTL電平频率和高電平个数的分析，直观地反映出電机的旋转角度和旋转位置。
由于角度和位置都可以精确的测量，所以可以将编码器和变频器组成闭环控制系统，将控制更加精确化，这也是為什么電梯、机床等能这么精确使用的原因所在。
