X射線衍射仪分為单晶衍射仪和多晶衍射仪两种。单晶衍射仪的被测对象為单晶體试样，主要用于确定未知晶體材料的晶體结构。基本原理：在一粒单晶體中原子或原子团均是周期排列的。将X射線（如Cu的Kα辐射）射到一粒单晶體上会发生衍射，由对衍射線的分析可以解析出原子在晶體中的排列规律，也即解出晶體的结构。

                     X射線单晶衍射仪

多晶衍射仪也被称為粉末衍射仪，被测对象通常為粉末、多晶體金属或高聚物等块體材料。

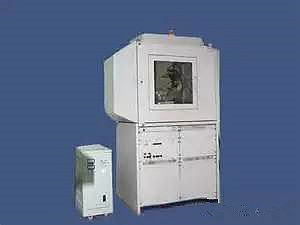

                     X射線多晶衍射仪

多晶體衍射仪主要由以下4部分构成：

（1）X射線发生器 —— 产生X射線的装置；

X射線发生器由X射線管、高压发生器、管压和管流稳定電路以及各种保护電路等部分组成。

现代衍射用的X射線管都属于热電子管，有密封式和转靶式两种。前者最大的功率在2.5KW以内，视靶材料的不同而异；后者是為获得高强度X射線而设计的，一般功率在10KW以上，目前常用的有9KW、12KW和18KW几种。

                X射線管实物图

X射線管实质上是一个真空二极管。工作原理：给阴极加上一定的電流被加热时，便能放出热辐射電子。在数万伏特高压電场的作用下，这些電子被加速并轰击阳极（又被称為靶）。阳极靶面上受電子束轰击的焦点呈细長的矩形状（称線焦点或線焦斑），从射線出射窗中心射出的X射線与靶面的掠射角為3°-6°。从出射方向垂直焦斑長边的两个出射窗口观察，焦斑呈線状的称為線光源；从另外两个出射窗口观察，焦斑如点状称為点光源。在衍射仪每次安装管子时，必须辨别所使用X射線出射窗口是否為線焦点方向。此外，还要求测角仪相对于靶面平面要有适当的倾斜角。

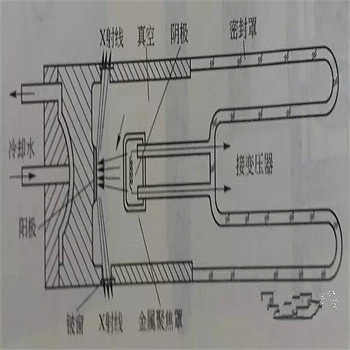

                              X射線管原理图

（2）测角仪 —— 测量角度2θ的装置；

测角仪是X射線衍射仪测量中最核心部分，用来精确测量衍射角。

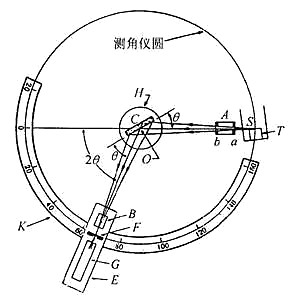

                              测角仪原理图

工作原理：在试样台C处装好试样，入射線从X射線管焦点S发出，经入射光阑系统A投射到试样表面产生衍射，衍射線经接收光阑系统B、F、G进入计步器E、S、F在同一圆周（测角仪圆）上。试样台和计数器分别固定在两个同轴的圆盘上，由两个步进马达驱动。不断改变θ，计数器沿测角仪圆运动，接收各衍射角2θ所对应的衍射强度。

（3）X射線探测器 —— 测量X射線强度的计数装置；

计数器的主要功能是将X射線光子的能量转换成電脉冲信号。通常用于X射線衍射仪的辐射探测器有正比计数器、闪烁计数器和位敏正比探测器。

（4）X射線系统控制装置 —— 数据采集系统和各种電气系统、保护系统。

X射線能对人體组织造成伤害，在自己做好防护措施的同时也要确保防护系统的安全性。对设备要定期进行检查维护，操作者要學习射線防护知识，同时也要接受射線职业健康检查。
