面包板是我们做创客活动不可缺少的工具。面包板是最基本、最简单的元件之一。由于面包板上有很多小插孔，各种電子元器件可根据需要任意插入或拔出，免去了焊接的工序，节省了電路的组装时间，且元件可以重复使用，非常适合電路的组装、调试和學习。

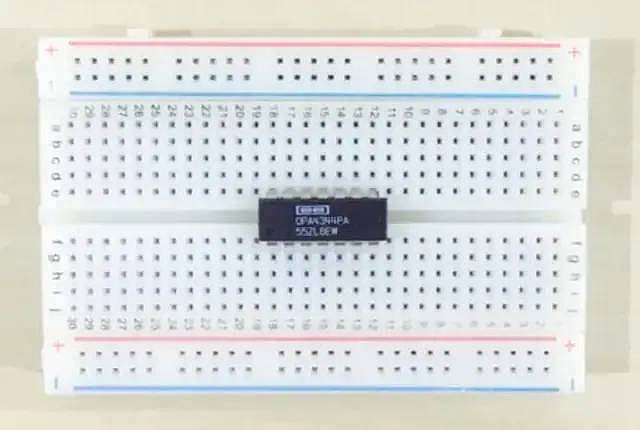

面包板是这个样子的：

面包板这个名称听起来有点奇怪，電路跟面包有关系吗？您别不信，还真有关系。面包板的得名可以追溯到真空管電路的年代，当时的電路元器件大都體积较大， 人们通常通过螺丝和钉子将他们固定在一块切面包用的木(mù板上进行连接，后来電路元器件體积越来越小，但面包板的名称沿用了下来。

                           面包板的规格

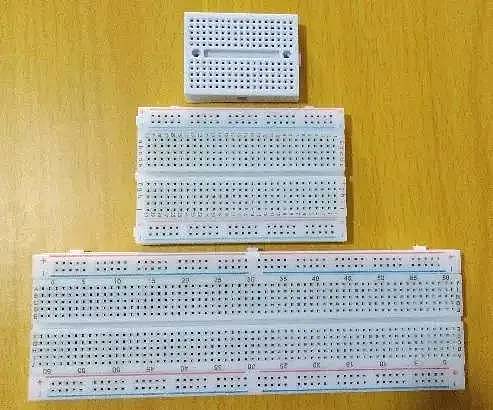

面包板有不同的规格，如170孔（3547mm），400孔（8555mm），800孔（165*55mm）等。如下图，从上到下依次為170孔、400孔和800孔面包板：

每块面包板的四边都有凸起和凹槽，使同一大小规格的面包板可以进行拼接，可用空间变大。面包板背面一般都有不干贴，方便其粘贴固定在物體上。

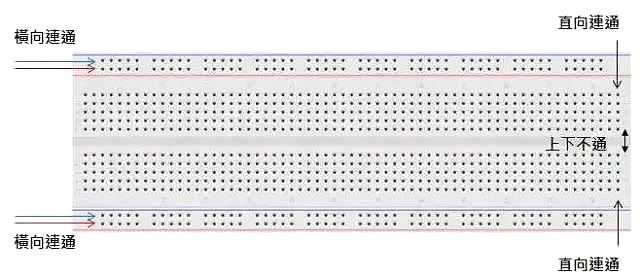

                         结构以及内部构造

面包板使用热固性酚醛树脂制造，板底有金属条，在板上对应位置打孔使得元件插入孔中时能够与金属条接触，从而达到导電目的，一般将每5个孔用一条金属条连接。板子中央一般有一条凹槽，这是针对需要集成電路、芯片试验而设计的。板子两侧有两排竖着的插孔（電源轨），也是5个一组，為板子上的元件提供電源。

1、電源轨

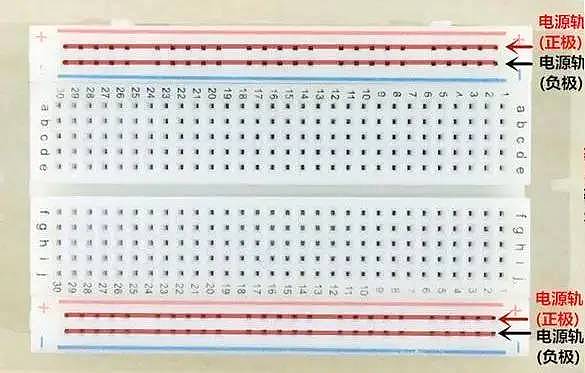

在面包板的上下两侧分别有两列插孔，一般是作為電源引入的通路。上方第一行标有“+”的一列有5组插孔，每组5个（内部5个孔连通），均為正极。上方第二行标有“-”的一列有5组插孔，每组5个（内部5个孔连通），均為接地。面包板下方第一行与第二行结构同上。如需用到整个面包板，通常将“+”与“+”用导線连接起来，“-”与“-”用导線连接起来。

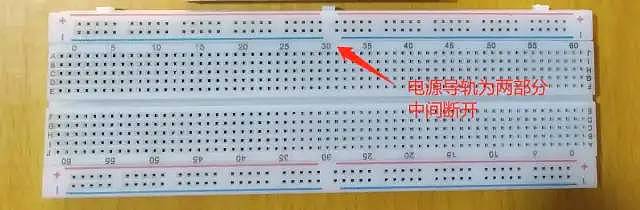

800孔的電源板電源轨有两种类型，一种是整个電源轨全连通，面包板上的红蓝标识線為：一整条線，另一种是電源轨分為两部分，中间断开，我们在搭建電路时一定注意，如下图：

2、接線轨

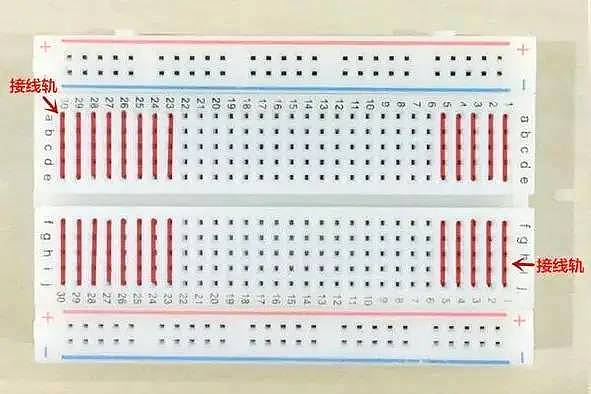

连接孔分為上下两部分，是我们的主工作區，用来插接原件和跳線。在同一列中的5个插孔（在面包板的两端有字母标识，即a-b-c-d-e，f-g-h-i-j）是互相连通的；列和列（在面包板的上下两侧有数字标识，即1-30）之间以及凹槽上下部分（即e-f）是不连通的。

3 凹槽

在面包板的中间有一个長長的凹槽，其作用如下：

• 表示上下两部分是断开的。

• 凹槽中间距离為7.26mm，刚好插入标准窄體的DIP引脚集成電路芯片。









•

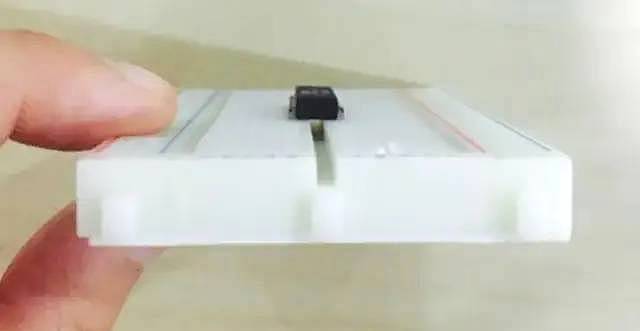

• 由于集成電路芯片引脚很多，一般不易取下来，如果暴力拔出很容易弄弯引脚，甚至折断引脚，这个凹槽刚好可以用镊子之类东西伸到集成電路下面，方便取出集成電路。
