产品介绍

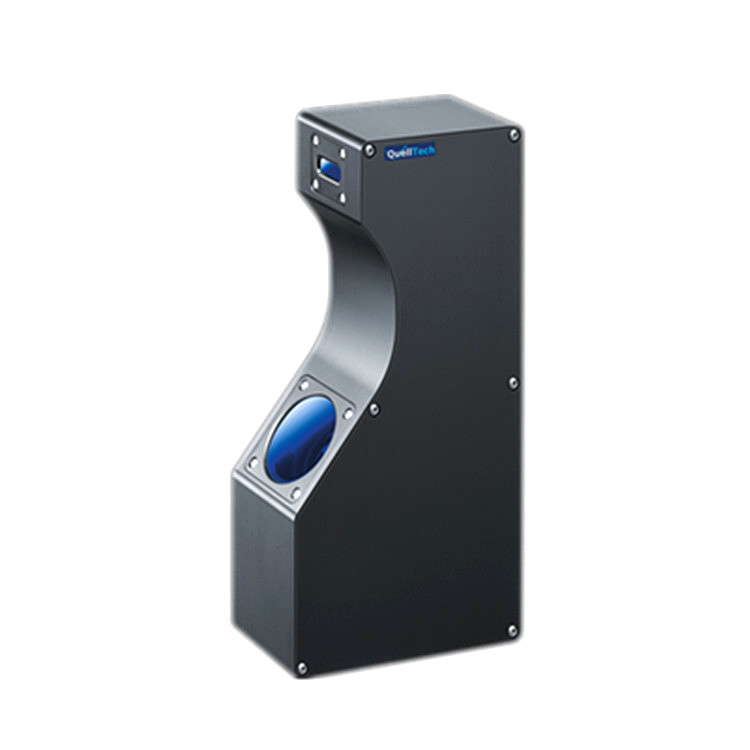

QuellTech 激光扫描仪利用三角测量原理来检测表面的二维轮廓。通过特定的光學组件，点状激光束被扩展為一条線并投射到感兴趣的对象上。反射激光線的漫射光被物镜以一定角度捕获，然后导向二维接收芯片。
根据已知的距离和角度，為 x 水平（激光線）中的每个像素计算准确的校准高度值 (z)，从而在样本的 x-z 平面中产生准确的轮廓。如果扫描仪在样品（y 轴）上引导，则会创建一系列轮廓，在空间中形成三维点云。 该点云可以通过软件进行尺寸控制。
性能特点
- 分辨率低至24 µm
- 用于非常有光泽的材料的特殊算法
- 不同的高动态范围 (HDR) - 反射率差异很大的物體的模式
- 反射率差异很大的物體的多斜率模式
- 不同的触发方式，2个触发输入（编码器输入RS422）
- 在芯片上设置多个测量窗口
- 自动跟踪测量窗口
- 多扫描仪应用的主从配置
- 存储在激光扫描仪中的用户配置
- 在制造商现场单独进行极其准确的校准
- 带防护系统 IP67 的外壳
- *GenICam 和 GigEVision 接口标准，用于连接已知的图像处理软件工具
- 软件开发工具包
- 图像处理软件
技术参数
扫描仪类型：50-178
Z范围： 50 mm
X 起点范围：165 mm
X 中间范围（标称）：178 mm
X 端范围：190 mm
距离Z- 起点范围：123 mm
工作距离Z-中间范围：148 mm
X分辨率：86.91μm
Z分辨率：2.13μm
产品应用
锡膏用量监督
连接器的销直線度测量
表面凸度测量
间隙测量和控制
尺寸稳定性的在線检测
食物分份
铁路用钢轨型材检验
飞机襟翼和副翼的角度设置
印刷電路的检查
