产品介绍

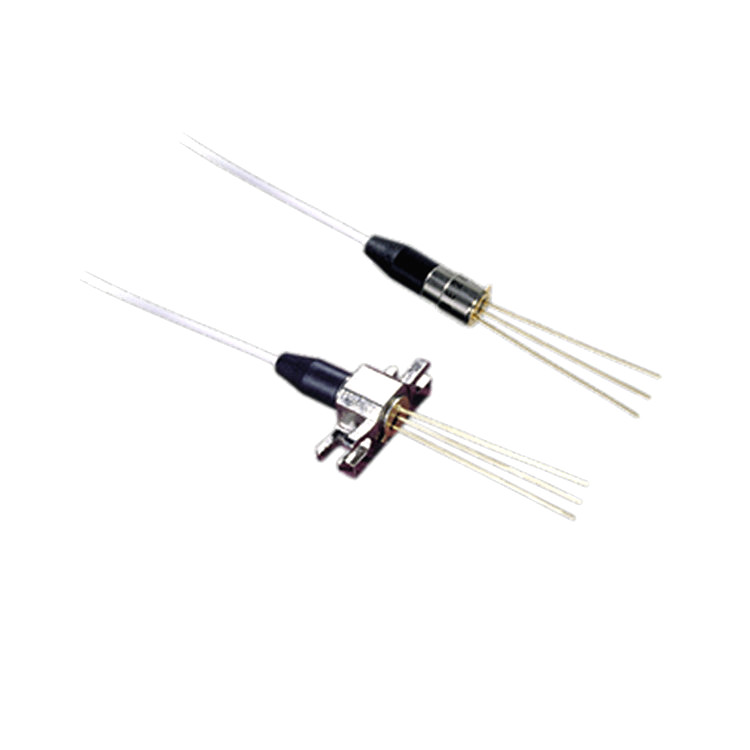

EPM 705 系列是為返回路径 AM CATV 应用而设计的高质量模拟光電探测器。这些同轴模块经过光學对准以优化性能并平衡响应度、失真和背反射参数。光電探测器芯片在晶圆厂中采用专有的 InGaAs 工艺制造，并组装到带有抗反射涂层透镜的密封封装中。不锈钢套管用于主动将光纤耦合到封装。
纤维用橡胶套加固，可减轻纤维弯曲应力。EPM 705 系列可以在没有连接器的情况下生产，也可以使用各种行业标准连接器进行生产。它们还提供安装支架，允许垂直面板安装和水平齐平安装。
性能特点
- 電光
− 低互调失真
− 高响应性
− 低背反射
- 打包
− 单模 900 µm 光纤，带或不带连接器
− 单模 250 µm 光纤，无连接器
技术参数
响应度
λ= 1310 nm：min. 0.80 A/W
λ= 1550 nm：min. 0.85 A/W
失真积 IM2：max.-70 dBc1
背反射：max. -40 dB
暗電流：max. 5.0 nA
電容 3：max. 0.75 pF
带宽4：典型 2.0 GHz
单模光纤 900 µm 8.7/125 µm 纤芯/包层：1.0 m…1.5 m
- IM2 在 VR = 12 V、Pavg = 0 dBm、MI = 0.7、Rload = 50 Ω、f1 + f2 = 324.25 MHz、f1 - f2 = 54.25 MHz时测得。
- IM2在 VR = 12 V，Pavg = 0 dBm，MI = 0.7，Rload = 50 Ω，f1 + f2 = 850.25 MHz，f1 - f2 = 50.25 MHz时测得。
- 外壳接地测量。
- -3 dB 点进入 50 Ω 负载。
正向電流1 ：min.10 mA
反向電流2：min. 10 mA
反向電压：min. 25 V
功耗：min.100 mW
工作外壳温度：-40°C…85°C
焊接温度： 260°C
储存温度：-40°C…85°C
- 在正向偏置下，可能会损坏器件的電流。
- 在反向偏压下，可能会损坏器件的電流。

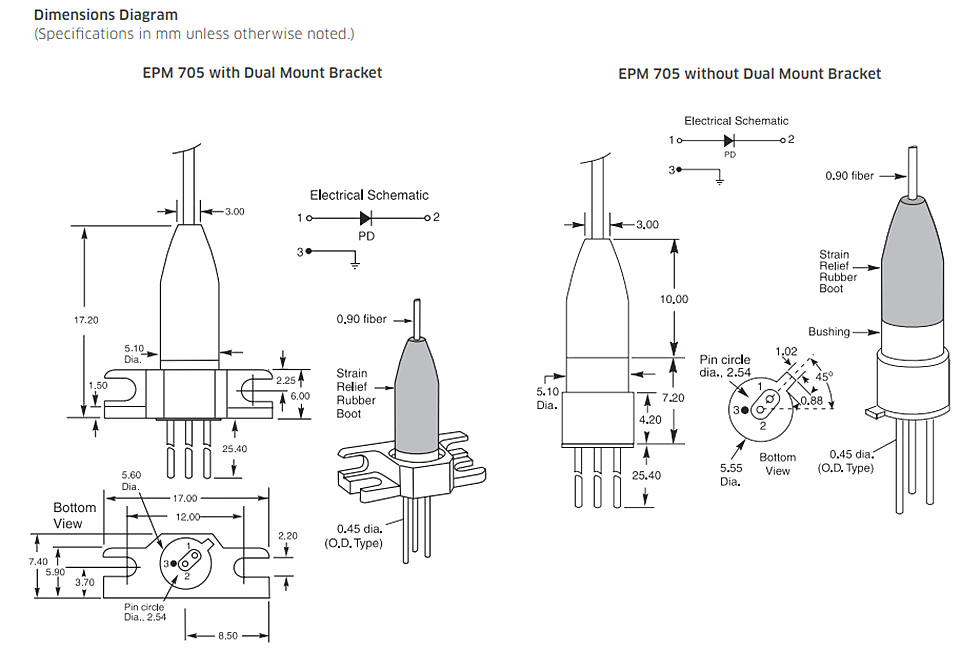

产品尺寸
产品应用
AM 光纤 CATV 接收器至 550 MHz (EPM 705)
多通道光纤传输
