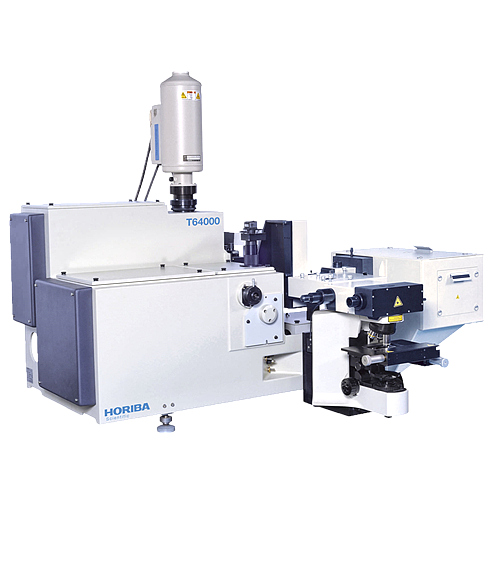

T64000被设计成為拉曼分析的通用平台。它集成三级光谱仪，具有空前的光學稳定性。该仪器配备了公认的 性能卓越的共焦LabRam拉曼显微探针。机械耦合设计严格而稳定。光學耦合通光效率达到理论极限。
两级相减
三级相加
直接单级光谱仪
高杂散光抑制水平
在许多应用中，全息notch滤光片技术為可见波長的激光滤除提供了一个很好的解决方案。然而，使用滤光片对于接近激光線的低波数性能仍有公认的局陷性，即便使用专门的低频附件，对于一些难做的样品，仍然不可能在10 , 20 或 30 cm-1得到可靠的数据。用T64000两级相减的配置时，能很好得到非常靠近激光線的信息。相减模式对于研究诸如高分子體系的LA模和晶格模这类细节很重要。
超高分辨率
在T64000三级光谱仪系统中，用三级相加的配置具有超高的分辨率，非常适于精确研究拉曼峰位置。在半导體材料，如GaN、SiC 和金刚石中，研究应力引起的拉曼峰位移通常要精确到0.1cm-1。高分辨為拉曼权威鉴定和认证提供足够的精度。
T64000在深紫外拉曼测量中有许多优势
高杂散光滤除水平甚至在深紫外（244nm）都可观察到低于100cm-1的低频拉曼信号。在其测量范围内可不受限制地提供完整的光谱。可调谐双单色仪的滤光模式保证可配置深紫外各种激发波長，（例如，227－290nm）。因此，可优化对具有特殊结构成分的样品进行的共振增强测量（例如，DNA中的蛋白质）。紫外－可见显微镜选项适合工作在宽光谱范围，且不需要更换或移除光學元件。在各个波長都保持着很高的空间分辨率。它也提供专业的紫外增强图像以观察样品，以及所有的标准拉曼图像元件。T64000系统单级谱仪640mm的焦長，和LabRAM HR系统一起保证拉曼具有标准光谱分辨率和高光谱分辨率。紫外大约1.4cm-1/像元的分辨率比小型普通分辨率的仪器4 cm-1/像元的分辨率好很多。
|
焦長 |
640mm/一级 |
|
光阑** |
f/7.5 |
|
三级色散** |
0.23 nm/mm |
|
单极色散** (直接或两级相减) |
0.7 nm/mm |
|
光栅 |
76 x 76 mm2; selection from over 50 gratings including the patented PAC gratings |
|
驱动机制 |
正弦杆 |
|
步長* |
0.00066 nm |
|
机械范围* |
0 to 1000 nm (and above) |
|
狭缝 宽度 |
0 to 2 mm wide; 0.5,1.,2.5,5,15 mm high |
|
(相减) 宽度 |
0 to 50 mm wide; 0 to 15 mm high |
|
(光谱仪入口) |
0 to 25 mm wide, 0 to 15 mm high |
|
光谱仪端口 |
25 - 30 mm clear aperture |
|
*基于1800gr/mm光栅， **依赖于激光波長 |
光谱分辨率和光谱覆盖范围
|
配置 |
单极色散(直接或两级相减) |
三级色散相加 |
|
|
光栅(gr/mm) |
机械范围 |
单窗口CCD覆盖范围(1")**
|
单窗口CCD覆盖范围(1")** |
|
300 |
0-6000 nm |
133 nm |
38.0 nm |
|
600 |
0-3000 nm |
62 nm |
21.0 nm |
|
1200 |
0-1500 nm |
30 nm |
9.1 nm |
|
1800 |
0-1000 nm |
17 nm |
5.7 nm |
|
2400 |
0-750 nm |
11 nm |
4.1 nm |
|
3600 |
0-500 nm |
6 nm |
2.0 nm |
** 1 nm 相当于大约：.
320 nm波長时100 cm-1
500 nm波長时40 cm-1
750 nm波長时15 cm-1
