图像焦点小至37μm
对于高达400W的激光功率（需要附加的外部ND滤镜）
可以测量焦距短至73mm的系统（组件内的精确路径長度距离将经过NIST校准，并包括+/-50μm的校准证书）
产生待测激光的未变形样品
可调衰减可最大化系统动态范围
可提供高达1 x 10-10衰减（不带外部滤波器）
分析仪包括照相机，衰减器，BeamGage软件和校准证书

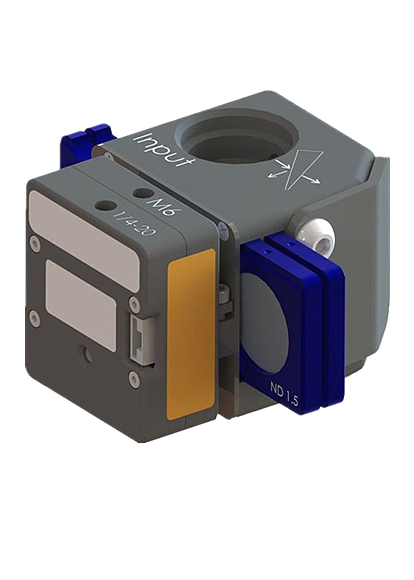

测量激光束功率分布和266-1100nm波長的焦点尺寸。平均功率可以从<1到400瓦，并且焦点可以小至37µm。FSA还可以用于测量焦点在关键启动阶段如何随功率移动。FSA包括；可选择高分辨率相机，2个分束器，第2个分束器上的可移动光束块，以及在光束进入相机之前用户可选的衰减滤波器。
组件以等于预期焦距的距离放置在激光器的最终聚焦透镜下方。通过将组件移离光束越来越近，直到看到最小的光斑大小，可以找到焦点。聚焦透镜与FSA组件上的基准点之间的距离加到从基准到摄像机阵列的距离上（每个FSA组件在出厂时均已校准為+/- 50 µm以内）。这两个测量将為您提供激光焦点的准确距离。
应用程序：1/1.8”格式
光谱响应：190-1100nm
有效面积：7.1mm x 5.3mm
像素间距：3.69μm
有效像素数：1928 x 1448
系统动态范围：min.56 dB
功率線性度：±1％
光束宽度精度：±2％
12位模式下的帧频：13 fps，全分辨率
快门持续时间：30μs至多帧
增益控制：0 dB至24 dB
触发：硬件/软件触发和选通
光電二极管触发：N/A
饱和强度：0.97µW/cm2
可测信号：min.1.2nW/cm2
损害阈值：50W/cm2 /0.1J/cm2，安装了所有滤波器，脉冲宽度<100ns
尺寸：48 mm x 44mm x 20.2mm
CCD凹槽：4.5 mm
1064nm的图像质量：
触发同步脉冲-出色
带视频触发脉冲-好
CW-好
操作模式：行间传输CCD
支持软件：BeamGage STD或PRO
PC接口：USB 3.0
操作系统支持：Windows 7（64）和Windows 10
