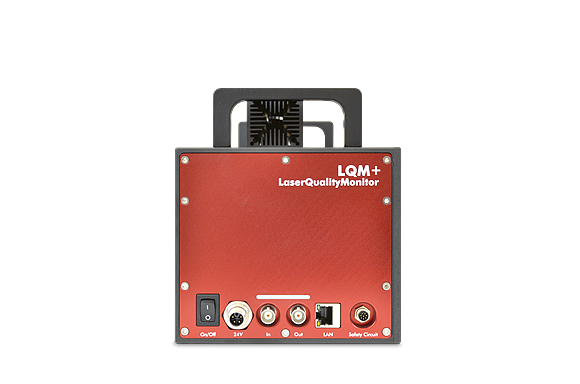

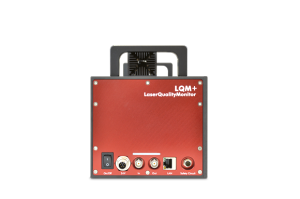

激光质量监控器LQM +快速，自动地表征光束源的光束参数。测量系统紧凑，易于对准，并且可以扩展以满足个性化需求。借助激光质量监控器，LQM+提供了一种集成解决方案，可以快速，直接地分析光束源的光束特性。该测量系统对从紫外線到近红外范围的激光束传播进行了表征和认证。此外，可以容易地分析束成像系统的谐振器的光學结构中的误差。
这项PRIMES创新技术直接测量了由集成聚焦光學器件创建的聚焦几何结构的功率密度分布。这使得该系统在市场上独一无二。这种测量方法的优势：在测量的功率密度分布中，直接可见衍射结构的干扰，未对准，不对称和其他影响。

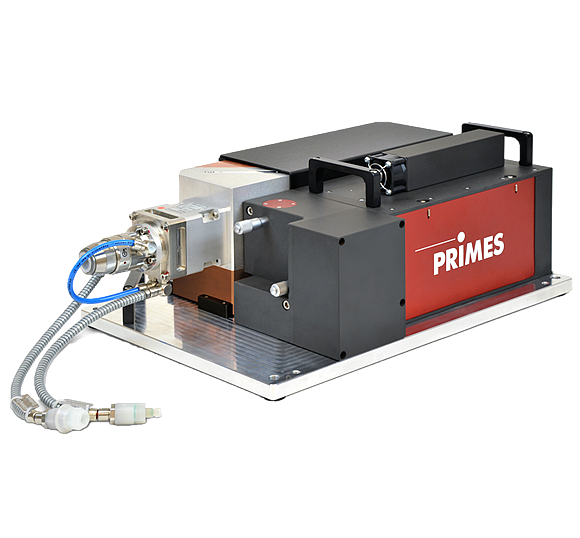

LQM +本质上是一个基本系统，其中所有光學组件和测量功能都完全集成在一起。基本设备可以通过带有分束器，吸收器和对准单元的前端模块进行补充，并且其功率潜力增加到几千瓦范围。如果需要，可以提供光纤固定器，准直器，中性密度玻璃滤光片和其他测量光學元件。此外，集成的测量站可以作為定制解决方案提供。
吸收體上的功率测量
用于外径為35、40和50毫米的准直仪的压接钳
焦距达6 kW的67 mm焦距准直仪和光纤连接器LLK D和QBH
测量光學元件1：1和5：1
波長范围1030 – 1090、515 – 545和340 – 360 nm
中性密度玻璃滤光片OD1，OD2，OD3，OD4，OD5
测得的光束参数
梁腰直径/梁尺寸
光束进入LQM +的腰部位置/焦点位置
光束半径
遠场散度
瑞利長度
发散
光束传播系数k
衍射指数M²
