产品介绍

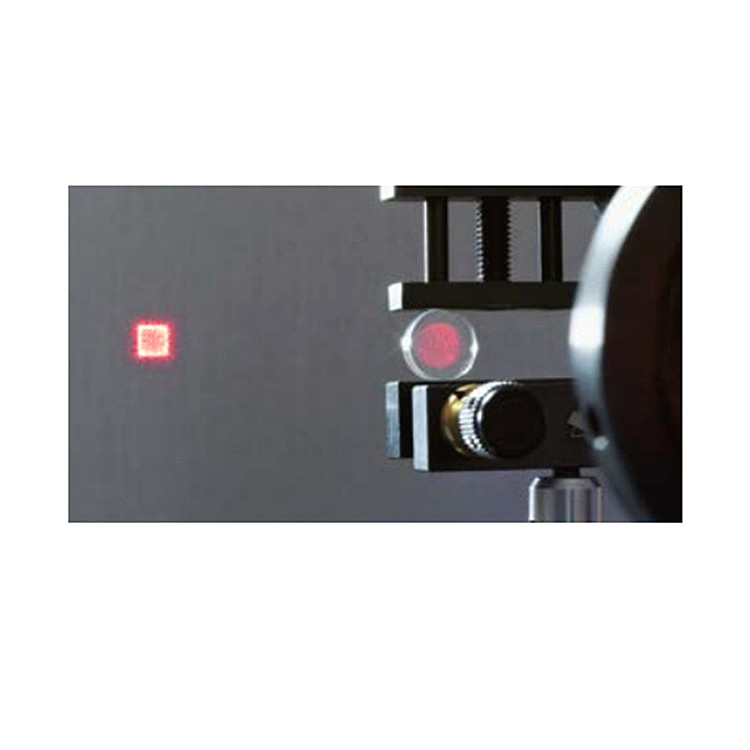

FBSR系列顶帽光束整形器是為生成圆形顶帽轮廓而设计的单片光學元件。FBSR光束整形器是所谓的聚焦光束整形器，可以在几乎任何聚焦光學器件的焦平面中产生Top Hat轮廓。每个FBSR透镜都设计用于固定的输入光束直径（@1/e²）和特定的工作波長。FBSR光束整形器可以与任何物镜或F-Theta透镜组合，它可以在几乎任何位置集成到光束路径中，甚至在光束扩展器/望遠镜的前面或内部。
性能特点
- FBSR生成具有長焦深（DOF）的Top Hat光斑，与类似光學设置中的高斯光斑相比，这大约是Rayleigh長度的30%。在这个范围内，Top Hat轮廓不会改变，并且显示出几乎恒定的峰值强度。
- 由FBSR产生的Top Hat光斑的宽度大约是衍射限制的高斯光斑尺寸的1.5倍。
- Top Hat尺寸的大小取决于聚焦光學器件的焦距、光束直径@1/e²（d）和工作波長（λ）。
- 所实现的Top Hat尺寸通常小于100µm，并且可以通过使用不同的附加聚焦光學器件轻松缩放。
- 每个FBSR都是為具有±5%公差的固定输入光束直径而制造的。
- 可根据要求生产波長和光束直径不同于标准的透镜。

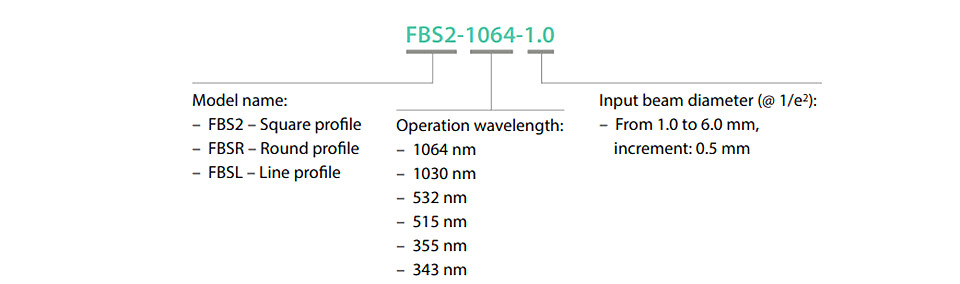

选型指南
可选功能与配件
缩放光束扩展器
双轴平移偏振片支架840-0240
技术参数
产地：立陶宛
顶帽宽度：约2*λ*f/d，其中f=焦距，d=光束直径@1/e2
效率：高达95%
均匀性：约±2.5%（相对于Top Hat平台的平均强度）
侧模（ZUI强）：比線路平台弱约70倍（<输入能量的1.5%）
聚焦深度（DOF）：约為Rayleigh長度的30%
材料：熔融二氧化硅
传输：>99%
损伤阈值@10 ns：10 J/cm²@1064 nm
532 nm时為5 J/cm²
355 nm时為3 J/cm²
尺寸：直径25.4 x 3 mm
