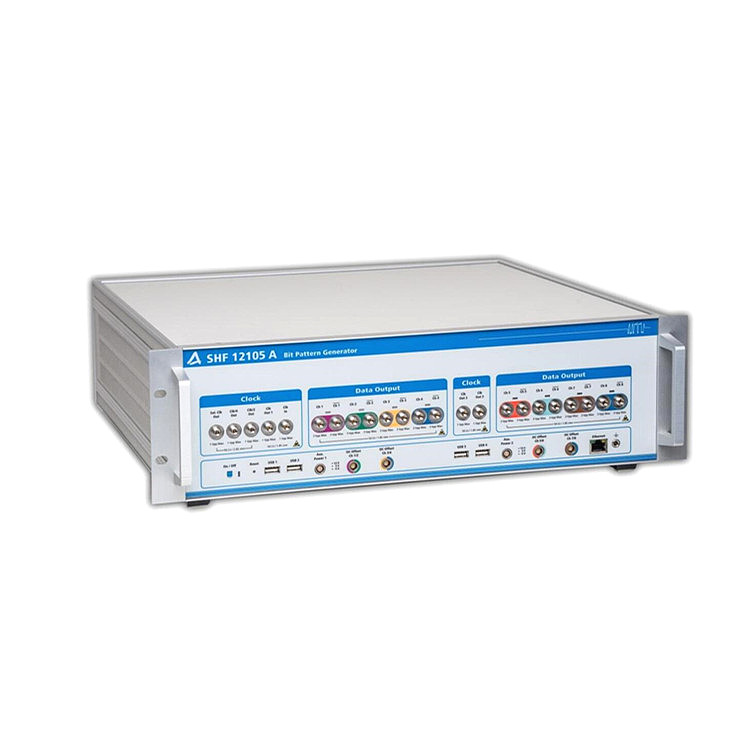

SHF 12105 A 是一款同步多通道 64 Gbps 比特模式发生器 (BPG)。它可生成数字位序列，如伪随机位序列 (PRBS) 或用户定义的位模式。生成的数据模式可覆盖 6 至 64 Gbps 的连续无间隙工作比特率。根据配置的不同，该仪器具有多达 8 个独立的 64 Gbps 差分通道（16 个输出）。工作比特率由外部时钟源的时钟信号设定。输出可在全时钟和半时钟下运行，例如，64 Gbps 运行可使用 64 GHz 或 32 GHz 时钟信号。SHF 12105 A 可通过以太网接口，使用 SHF 提供的 SHF 控制软件或定制软件进行遠程控制。除了作為多通道二进制 BPG 的运行模式外，还可通过安装 SHF 扩展头轻松扩展功能：通过使用高分辨率 DAC（如 SHF 6 位 DAC），易于使用的图形用户界面可生成任意信号，使系统成為功能齐全的 AWG。在连接多路复用器（MUX）扩展头的情况下，120 Gbps NRZ 信号可尽可能接近 DUT。通过连接 PAM4 多路复用器 (PAMMUX)，可生成高达 128 GBaud（256 Gbps）的 PAM4 信号。
两个、四个、六个或八个 64 Gbps 高质量差分数据输出通道
宽带运行，高聚合比特率可达 512 Gbps
每个通道内置 PRBS 模式和 8 Gbit 用户模式，支持用户定义模式
包含标准模式，如 JP03A、JP03B、QPRBS13、PRBS13Q、PRBS31Q、SSPRQ、发射机線性度、SSPR 等，可通过组合信号生成
所有通道同步且独立
输出可调至 -10 dB
所有输出可用于单端或差分
每个差分输出的偏移调整
每个差分输出的位移
帧触发输出
误差注入功能
通过直观的图形用户界面 SHF 控制进行控制
通过以太网进行遠程控制
直流偏移（可选 HV）
触发信号和 DUT 的时钟分配
抖动透明输出信号

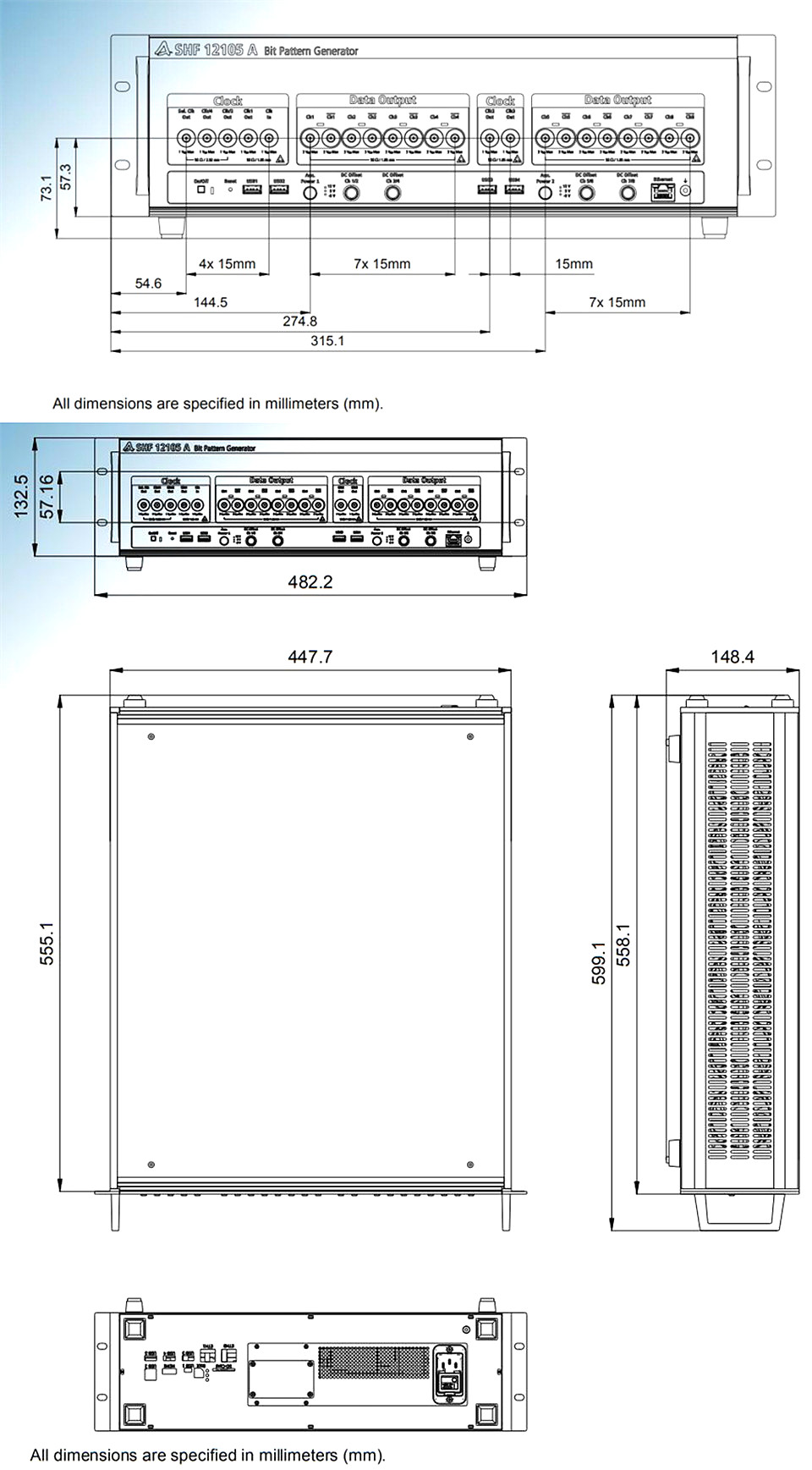

SHF 12105 A 可配备各种不同的配置。
八进制 64- 八路差分输出，6 至 64 Gbps（共十六路单端输出）
六进制 64- 6 至 64 Gbps 的六个差分输出（共十二个单端输出）
四路 64- 六至 64 Gbps 的四路差分输出（共八路单端输出）
双路 64- 6 至 64 Gbps 的两个差分输出（共四个单端输出）
选项 HV - 高输出電压
选项 DC 偏移 - 输出偏移调整
选项 AddClock - 两个额外的全时钟输出
选项扩展器 SHF C603 A
选项扩展器 DAC（例如 SHF 613 A、SHF 614C、SHF 615 B）
选件扩展器 SHF 616 B
产地：德國
时钟输入電压：900 mV
射频时钟输入端口的外部直流電压：-10 至 +10 V
射频时钟输出端口的外部直流電压：-10 至 +10 V
射频数据输出端口的外部直流電压：-10 至 +10 V
直流偏移端口上的外部直流電压：4 至 + 4 V
直流偏移端口上的外部直流電流：-110 至 +110 mA
Min比特率：4 至 63 Gbps
Max比特率：64至65 Gbps
Max输出電平 Vout：650-1300 至 800-1600 mV
输出直流電平 VDCOut：400 至 600 mv
示波器显示抖动（有效值） JRMS：500-650 fs
抖动（有效值）解卷 JRMS：460-620 fs
抖动（PP）Jpp：2.5-4 ps
示波器显示的上升/下降时间 tr/tf：9-11 ps
解谐后的上升/下降时间 tr/tf：8.2-10.4 ps
交叉点：46-55 %
占空比：50 %
偏差控制：-25 至 25 ps
通道间偏差：3 ps
连接器类型：50 Ω
SHF 12105 A 是许多研发或生产应用中需要高速测试数据流的電气/光學元件或传输系统的模式源。
- 单通道应用： 0C-768/STM-256（使用 40G NRZ、DPSK）、Fiber Channe/@、PCI Express、串行 ATA
- 多通道应用：0C-768/STM-256（使用 40GBaud QPSK）、100GbE（使用 4x32G DP-QPSK）。
- 多层次 "多通道应用：400G 和 1TB DWDM（例如使用 DP-16QAM 或 56G PAM4）
- AWG 应用：SHF 12105 A + DAC 组合是一个完整的 "遠端 "非交错 AWG（任意波形发生器），速度高达 64 GBaud
