离轴抛物面反射镜图表列出了 SORL 范围广泛的标准 OAP。SORL 符合标准和特殊规格。SORL 的技术团队可随时提供帮助。我们的标准离轴抛物面反射镜提供Zerodur 是一种低热膨胀玻璃陶瓷材料，具有長期的可靠性和稳定性能。高质量 λ/8 表面精度，在红外、可见光和紫外应用中性能更好。标准配置為高反射 AlSiO 涂层。还可提供其他具有高耐用性和紫外線至红外線性能的涂层。
与抛物線形状的偏差可以用任何用于测量長度的单位来表示

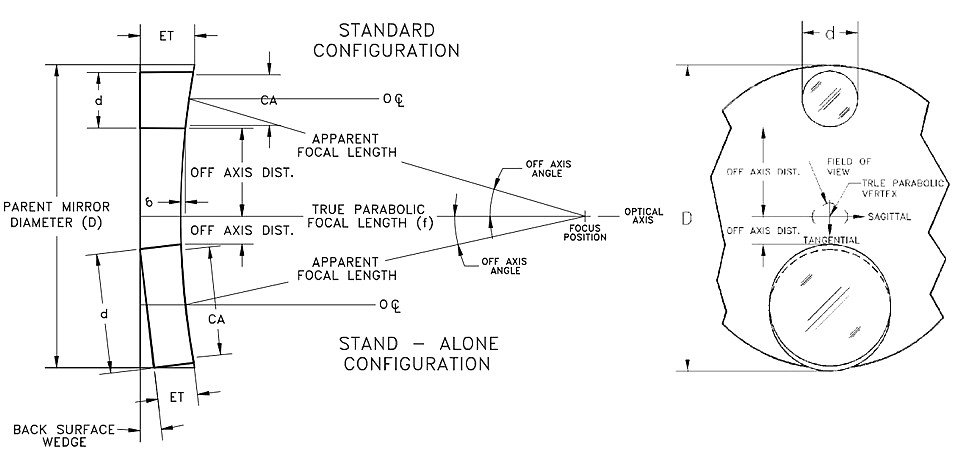

离轴距离沿光轴至反射镜内缘的垂直方向设定
外径镜面至外缘的尺寸，符合物理要求
透明孔径镜面的光學合格和使用面积
镜子由直径与厚度比為 6:1 的坯料制成
多种焦距、直径和离轴距离可供选择
支架
产地：美國
抛物面：4 英寸 102 mm
表面：4.6 英寸 117 mm
内边缘：2.5 英寸 64 cm
与中间的角度：41.1 °
镜面直径：1.0 英寸 25 mm
透明孔径：0.9 英寸 23 mm
外缘厚度：1.27 英寸 32 mm
标准质量：0.2 mm
高质量"-Q "表面精度：λ/5
母镜使用直径：7.5 英寸 178 mm
焦距公差：±0.5%
直径公差：+0.000" -0.010 +0.000" -0.010"
离轴距离公差：+0.02"（标准配置）；+0.125"（独立配置）
边缘厚度：± 0.05"（12 英寸焦距或以下）；±0.10"（焦距大于或等于 18 英寸）
表面质量：60/40（标准）
表面质量或光洁度： 根据军事规格 MIL-0-1383 的规定，用表示表面瑕疵的 "划痕/凹痕 "值来衡量光學抛光程度。
划痕/凹痕：80/50 红外质量；60/40 可见光到红外線（近紫外線）；40/20 紫外線至可见激光；20/10 紫外線和高功率激光
用于各种光學测试和仪器应用、无遮挡准直、激光光束扩展、准直和点源检测、目标投射和模拟、卫星和导弹遥测、激光雷达和激光测距仪、辐射测量和光谱分析、前视红外 (FLIR) 测试和校准、多通道信号处理、自动对准和系统校准、光束扩展、诊断、传播、缩小和转向
内视和发散测量
