产品介绍

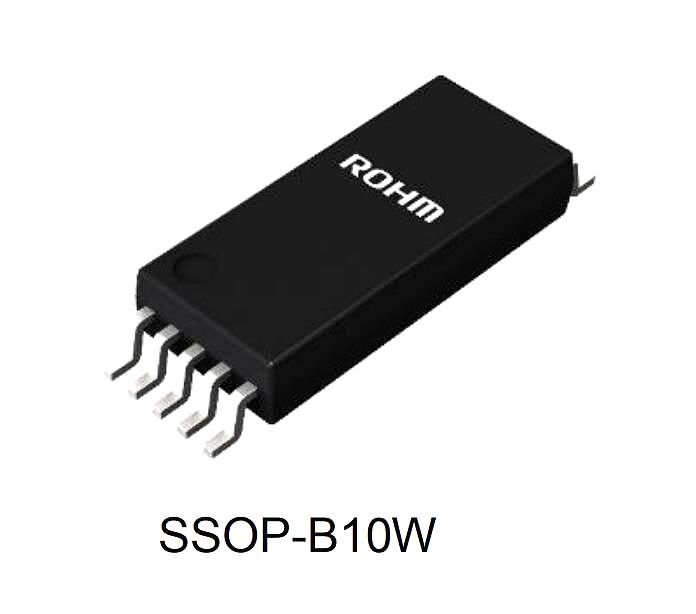

BM61S40RFV-C 是一款栅极驱动器，隔离電压為 3750 Vrms，输入/输出延迟时间為 65ns，Min输入脉宽為 60ns。它具有欠压锁定 (UVLO) 功能、米勒钳位功能和过压保护 (OVP) 功能。在電源管理应用中，栅极驱动器将電源输入从控制器 IC 传输到 MOSFET 等晶體管栅极。ROHM 采用专有的微细加工技术，开发了用于紧凑型隔离栅极驱动器的片上变压器工艺。
性能特点
通过 AEC-Q100 认证（1 级）
提供電隔离
主动米勒夹紧
欠压锁定功能
过压保护功能
UL1577（待定）

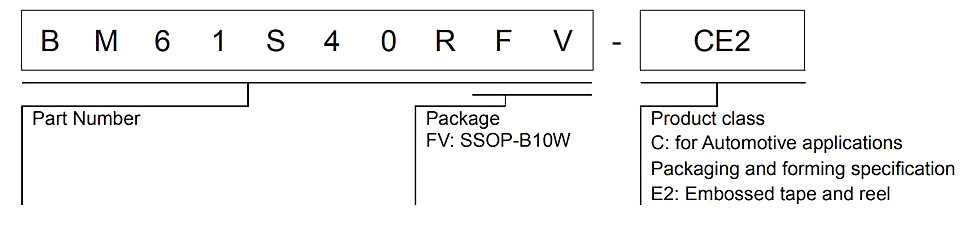

选型指南

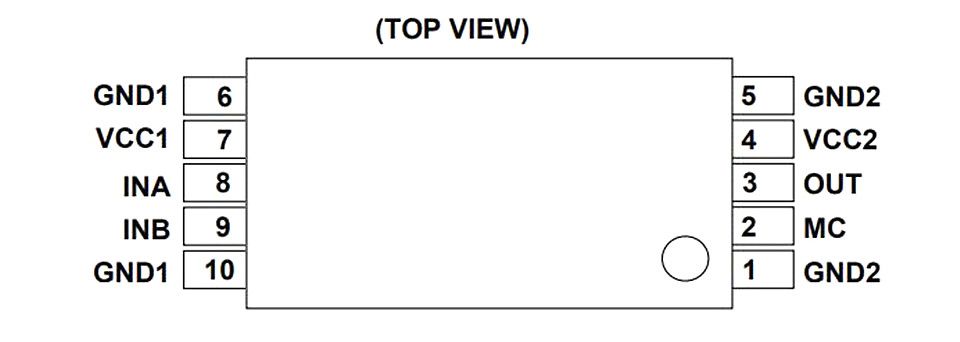

产品结构与细节
1 GND2 输出端接地引脚
2 MC 米勒钳位引脚
3 OUT 输出引脚
4 VCC2 输出端電源引脚
5 GND2 输出端接地引脚
6 GND1 输入侧接地引脚
7 VCC1 输入端電源引脚
8 INA 控制输入 A 引脚
9 INB 控制输入 B 引脚
10 GND1 输入侧接地引脚
技术参数
产地：日本
隔离電压[Vrms]：3750
通道：1
Vcc1：4.5 至5.5 V
Vcc2：16 V至20 V
输出（Max）：4 A
I/O 延迟时间（Max）：65 ns
Min 输入脉冲宽度：60 ns
工作温度：-40至125 ℃
开关控制器：无
温度监控器：无
封装尺寸：3.5 x 10.2 mm(t=1.9)
通用标准：AEC-Q100（汽車级）

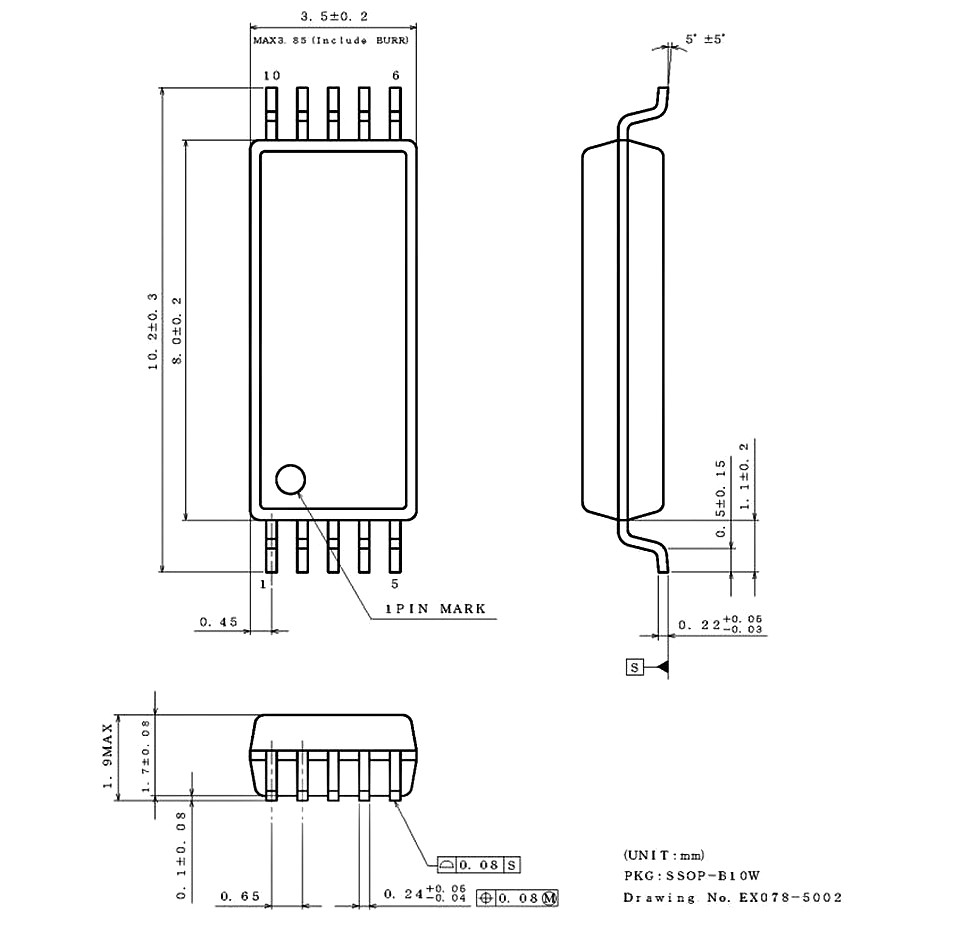

产品尺寸
产品应用
SiC MOSFET 栅极驱动、汽車、工业和消费类应用
