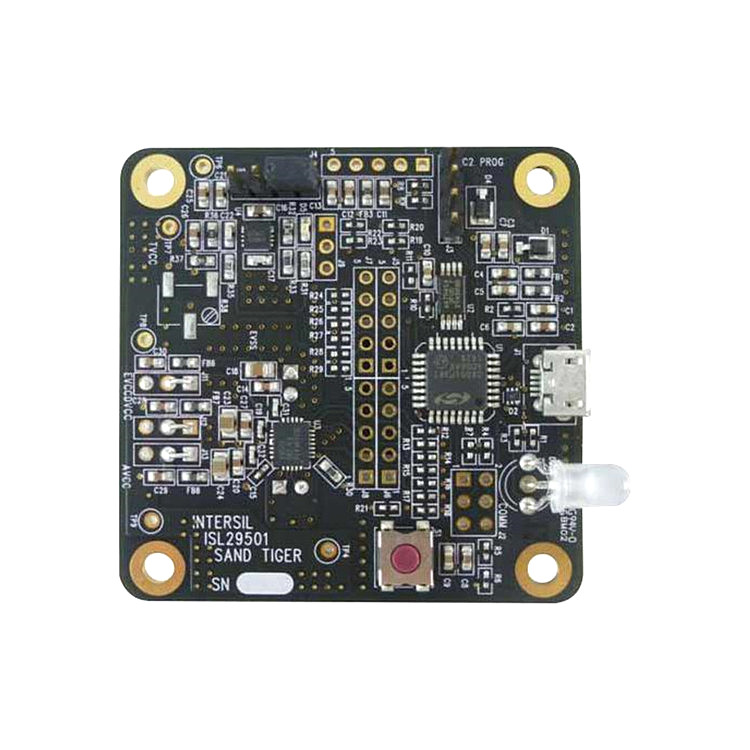

ISL29501 是一款基于飞行时间 (ToF) 的信号处理集成電路。该传感器与外部发射器和检测器相结合，可实现低成本、低功耗和遠距离光學距离传感。ISL29501 内置電流 DAC 電路，可驱动外部 LED 或激光器。发射器发出的调制光经过目标反射后被光電二极管接收。光電二极管随后将返回信号转换為電流，ISL29501 利用電流进行信号处理。片上数字信号处理器 (DSP) 可计算飞行时间，该时间与目标距离成正比。ISL29501 配备 I2C 接口，用于配置和控制。使用外部光電二极管和发射器，用户可以优化系统设计，使其性能、功耗和距离测量范围适合其工业设计。ISL29501 与波長无关，允许使用其他更适合应用的光波長。
可进行近距离检测和距离测量
调制频率為 4.5MHz
发射器 DAC，可编程電流高达 255mA
可在连续和单次模式下工作
片上主动环境光消除
自动增益控制机制
中断控制器
電源電压范围為 2.7V 至 3.3V
支持 1.8V 和 3.3V 总線的 I2C 接口

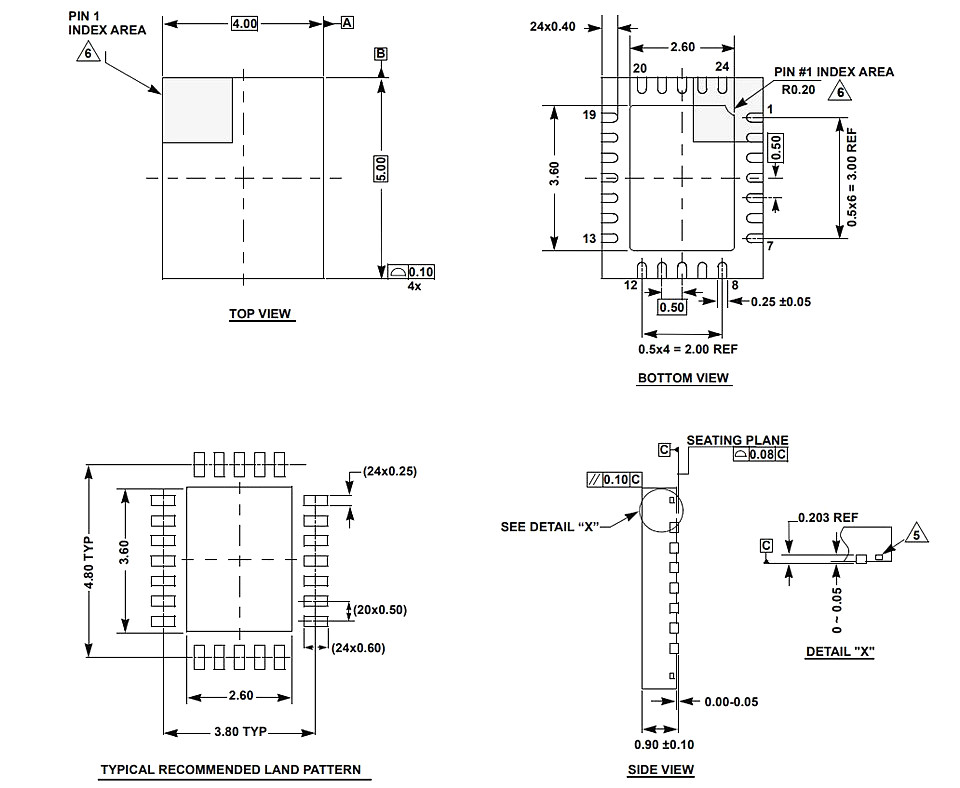

低矮型 24 Ld 4x5 QFN 封装

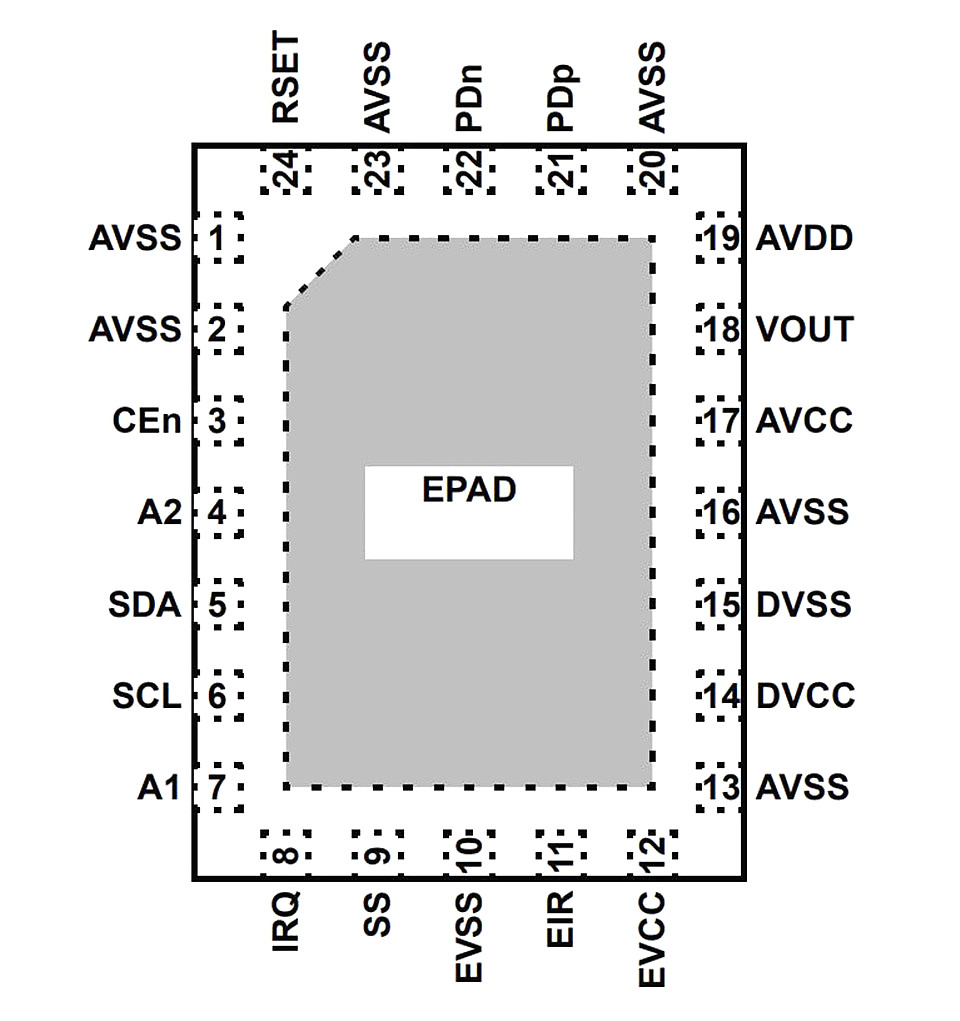

1、2、13 AVSS 与 AVSS 连接
3 CEn 芯片使能，低電平有效
4 A2 I2c 地址位，拉至 DvCC 或 DVSS。
5 SDA I2c 数据总線
6 SCL I2c 时钟总線
7 A1 I2c ID 地址位，拉至 DVCC 或 DVSS。
8 IRQ 中断，低電平有效，开漏输出信号至主机。需要 2.7kQ 上拉至電源。
9 SS 采样开始：输入信号，高電平至低電平边沿有效。
10 EVSS 发射器驱动器接地。连接至发射器阴极。
11 EIR 发射器驱动输出。连接至发射器阳极。
12 EVCC 发射极驱动器電源。使用 2.2μF 或更大的電容器以及 0.1μF 高频電容器进行去耦。
14 DVCC 数字電源 2.7V 至 3.3V 電源
15 DVSS 数字電源接地
16 AVSS 模拟電源接地
17 AVCC 模拟電源 2.7V 至 3.3V 電源
18 VOUT AFE LDO 输出，与 AVDD 连接，用 1μF 和 0.01μF 電容器对去耦。
19 AVDD AFE 模拟電源
20, 23 AVSS 模拟接地屏蔽
21 PDp 光電二极管阴极输入端
22 PDn 光電二极管阳极输入端
24 RSET 设置芯片偏置電流。与 10kQ 電阻器连接，1% 至 AVSS 接地。
产地：日本
電源電压范围：-0.2 V 至 4 V
所有其他引脚上的電压：（-0.3 V 至 VCC）+ 0.3 V
ESD 额定值
人體模型（根据 JESD22-A114E 测试）：2 kV
机器模型（根据 JESD22-A115-A 测试）：200 V
闩锁（根据 JESD-78C 测试；2 类，A 级）： 100 mA
QFN 封装热阻（典型值）：35 θJA (°C/W)；1.2 θJC (°C/W)
Max结温（塑料封装）：+150 °C
工作温度：-40 °C 至 +85 °C
電源電压：2.7 V 至 3.3 V
调制频率：4.45至4.65 MHz
芯片電源：2.7至3.3 V
从芯片启动到初次采样的延迟：500 μs
从睡眠模式到初次采样的延迟：3 μs
静态電流 - 休眠模式，DVCC+AVCC+EVCC：2.5 μA
静态電流 - 关机，DVCC+AVCC+EVCC：1 μA
测量时芯片電流，DVCC+AVCC+EVCC：55 mA
准确的遠程距离测量、无人机/机器人防撞和软着陆、工业自动化、汽車停車传感器、门传
感器、筒仓液位监测、多式联运和海运集装箱货物装载传感器、人员存在检测和避障、智能家居和办公室、智能電器、厕所和装置、智能信息亭、人员计数
