产品介绍

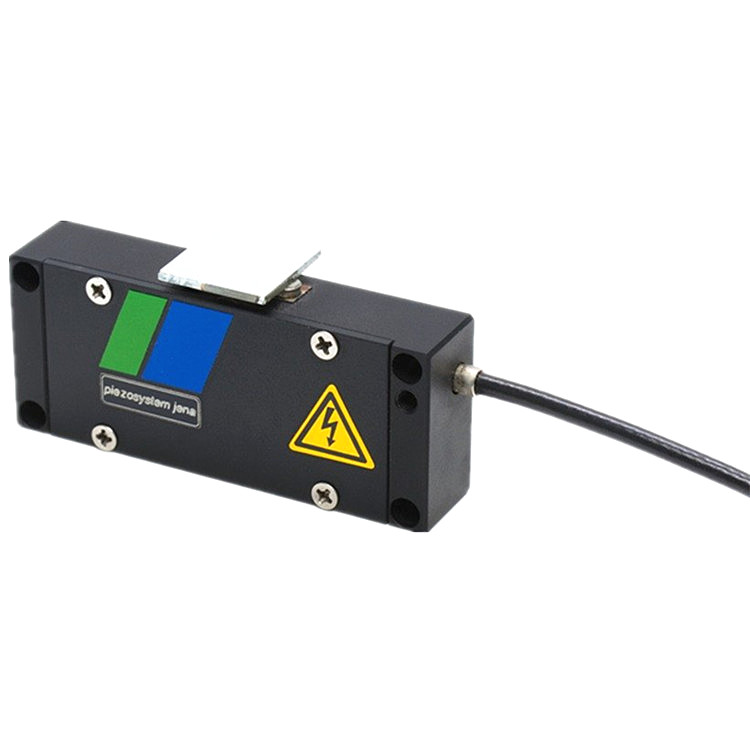

压電反射镜定位器 PSH 35 是為小型反射镜的动态运动而开发的。其结构设计可使倾斜角度达到 35 mrad。该元件的驱动電压可达 130 V。由于體积小巧，它可以很容易地集成到更复杂的平台中。PSH 35 镜面定位元件可由来自piezosystem jena公司的任何電源驱动。我们建议工作電压為 100 V，以便在 OEM 条件下長期工作。该元件通常不带反射镜。镜面可通过胶粘连接。
性能特点
35 mrad (2°) 倾斜范围
高谐振频率1.2 kHz 带来高动态
亚拉德分辨率
设计紧凑

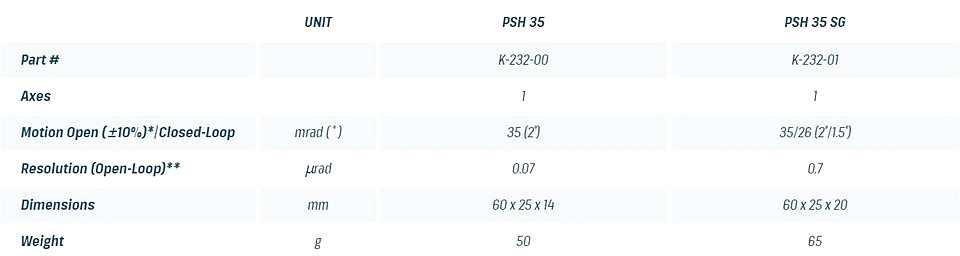

选型指南
可选功能与配件
变體：带应变片 (SG)
可选使用控制器：NV200/D Net
技术参数
产地：德國
零件编号：K-232-00
轴数：1
运动开环（±10%）/闭环： 35 (2°) mrad
電容 (±20%)：3.8 µF
分辨率（开环/闭环）： 0.07/- µrad
谐振频率（空载）：1200 Hz
電压：-20至130 V
连接器：LEMO 0S.302
工作温度： -20至+80°C
材料：铝/不锈钢
尺寸（宽x高x直径）：60 x 25 x 14 mm
重量：50 g

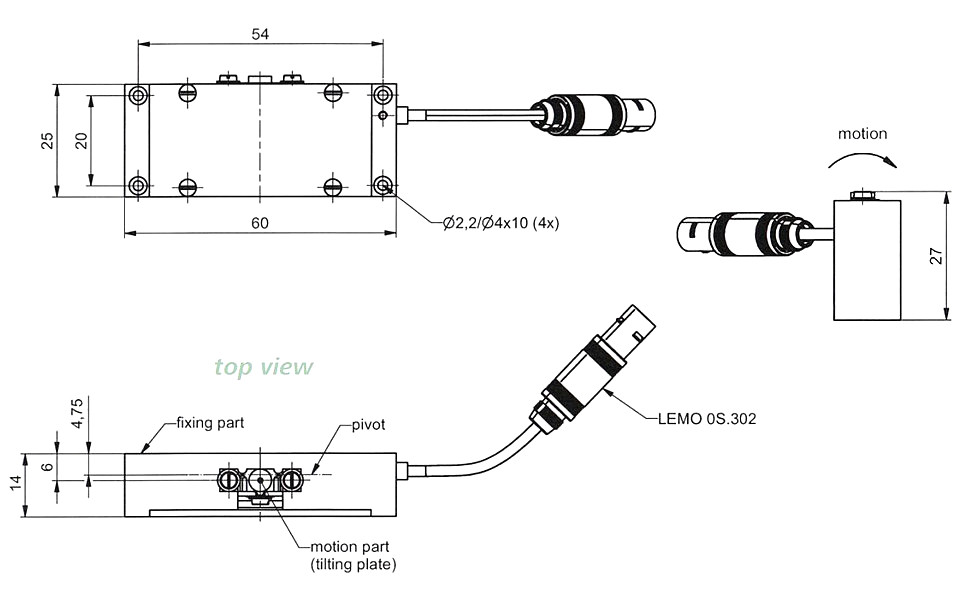

产品尺寸
产品应用
激光对准、扫描系统、激光束稳定、激光束计量
