产品介绍

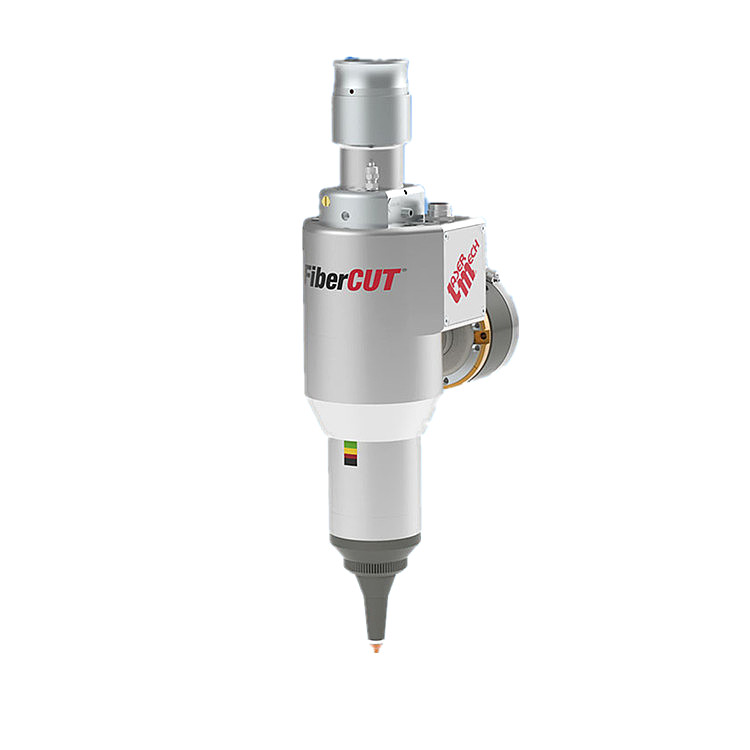

Laser Mechanisms的FiberCUT Straight（ST）激光加工头准直并聚焦光纤输送的激光束，并将其与切割气體一起引导通过喷嘴，以实现好的金属切割。FiberCUT ST的喷嘴还可以感应到所需的端与工件的距离，并通过其内部z轴驱动系统自动保持该距离。头罩玻璃保护切割镜片不受工艺碎屑的影响。
性能特点
- Z透镜聚焦到tip端调整
- X-Y光束到tip端居中调整适用于所有光纤传输激光系统，功率高达4 kW，波長為1064/1080 nm
- 整个系统包括切割头，光纤准直器和带位置测量的線性驱动器
- 带轴向碰撞保护的凸轮操作驱动系统
- 所有布線和辅助气體管線都是内部管道连接的，避免了昂贵的障碍和断裂
- 盒式抽屉提供了快速方便地接近玻璃盖
- 在碰撞时提供错误信号，超温并超过工作范围
- 密封光束路径
- 专為恶劣的工厂地面环境而设计
技术参数
产地：美國
额定功率：max.4 kW
聚焦透镜（焦距）：75毫米、100毫米、125毫米、150毫米
聚焦透镜（直径）：28毫米
净孔径：25毫米
喷嘴tip端（各种形状）：1.0 mm至2.5 mm
辅助气體压力：高达20bar
重量：3.5公斤
高度（行程中心）：182 mm
滑动行程：±15 mm
行进速度：max.175毫米/秒
支座距离范围（建议1 mm）：0.5 mm至2.0 mm
准直器
焦距（Doublet，熔融二氧化硅）：71 mm、104 mm
再碰撞透镜（直径）：28 mm
净孔径：25 mm
光纤插座（其他可根据要求提供）：QBH、LLK-B、QD
控制箱
密封外壳：380 mm長x 300 mm宽x 160 mm高
单根互连電缆：max.15米
支座设置数量：7
電源：85-264 VAC，单相，47-63 Hz
接口输入：5-24 VDC，2.2 kΩ阻抗，光學隔离
接口输出：12-24 VDC，max.150 mA，汇点/源，光學隔离

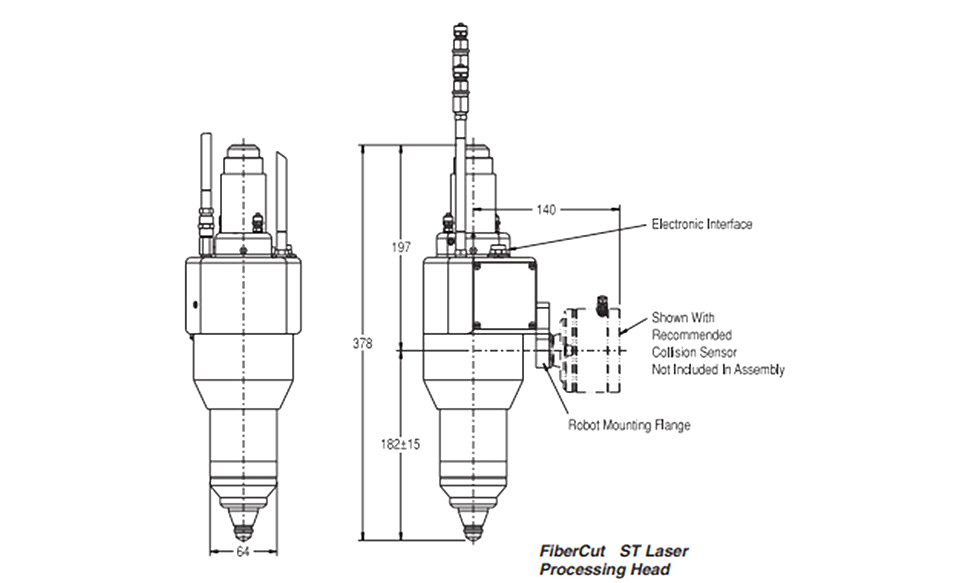

产品尺寸
产品参数
