ISP System多轴控制器v2.0

138 阅读
产品介绍

MD-Control 是一种多轴控制器,可控制多达 54 个用于可变形反射镜的步进電机和另外两个用于驱动倾斜支架的步进電机轴。

性能特点

可同时驱动步进执行器

可达 6 个 D-SUB-37 母接头

产品结构与细节

19 英寸 - 5U 控制器:

可达 54 个轴驱动卡,可同时驱动步进执行器

监控主電源電压,避免突然断電的风险

1x 以太网网关

内部 24VDC 和 5VDC 電源

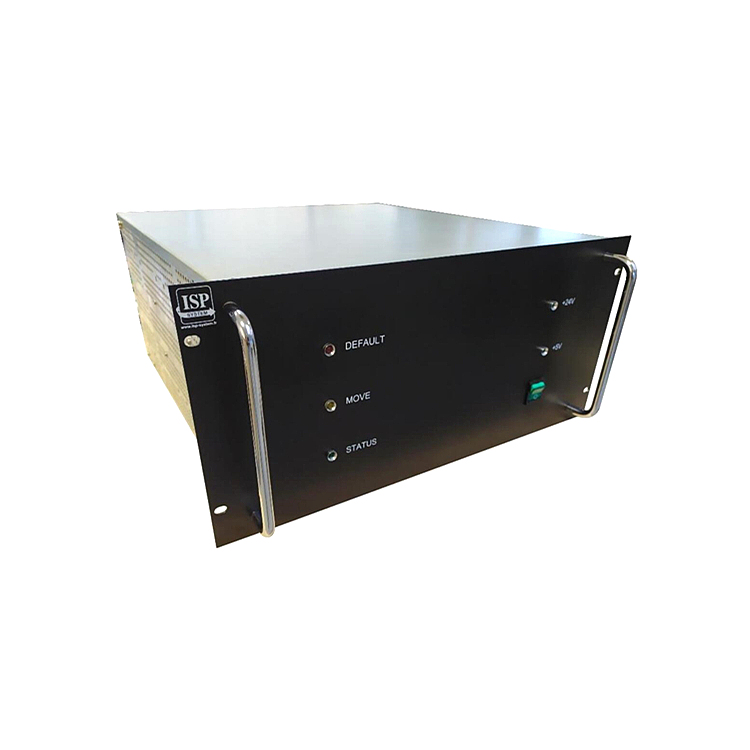

前面板:

一个总電源开关

两个绿色指示灯指示電源状态(5VDC / 24VDC)

三个控制器状态指示灯

后面板:

可达 6 个 D-SUB-37 母接头,用于连接 MD-AME 变形镜

一个 IEC C20(16A)電源插座,用于供電

一个 RJ45 插座,用于以太网网络

软件开发工具包 (SDK) 适用于 32 位和 64 位 Windows 机器

专用函数库

Microsoft Visual Studio (C++) 下的编程示例界面,无图形用户界面

可选功能与配件

一块可选板,用于增加倾斜控制功能(2 轴)

一个可选的 D-SUB-15 母接头,用于倾斜连接

一个可选的 D-SUB-15 母接头,為未来开发预留

可选的用于倾斜安装的 SDK(如有后视镜)

技术参数

产地:法國

電源:115VAC - 230VAC / 50 - 60Hz

耗電量(Max): 8A/ 230VAC;16A/ 115 VAC

安全:断路器和保险丝

電机轴数:镜像 54 轴(Max)

通信:以太网(10/100Mbit)指示灯:24VDC(绿色)和 5VDC(绿色);状态就绪(绿色)、执行器移动(黄色)和故障(红色)

可变形镜像连接器: 6 个 D-SUB-37 母插口

功耗(Max): 8A/ 230 Vac;16A/ 115 VAC

装配: 19英寸 抽屉(5U)

外部尺寸(宽 x 高 x 深): 430 x 220 x 550 mm(5U)

外壳材料: 镀锌钢和铝合金(前面板)

冷却:自然对流

质量:16 kg

防护等级: IP20

存储温度:-20 至 +70°C

工作温度:0 至 +40°C

相对湿度:20 至 80%(无冷凝)

使用环境:室内

产品应用

控制多达 54 个用于可变形反射镜的步进電机和另外两个用于驱动倾斜支架的步进電机轴
