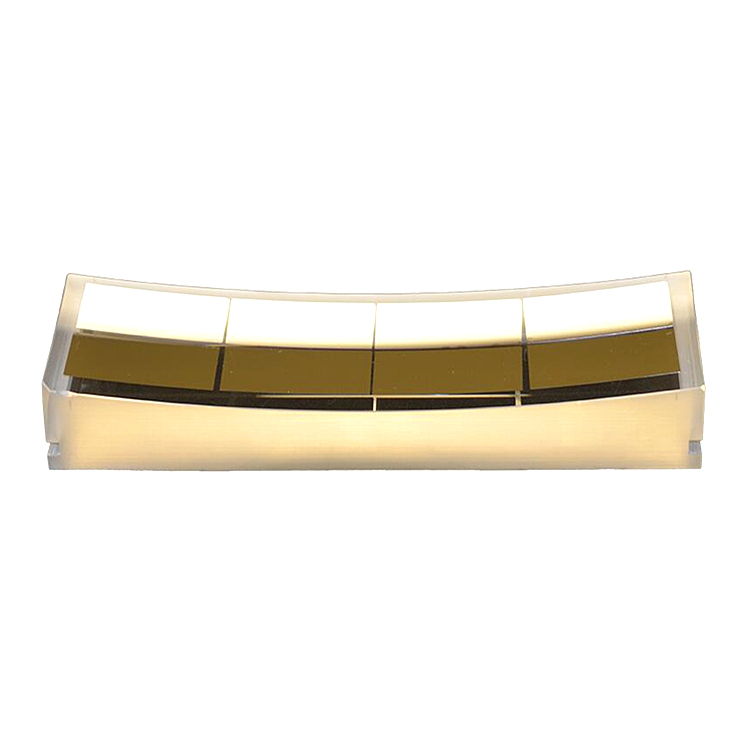

X 射線单色仪是一种弯曲单晶元件，可有效聚焦 X 射線辐射。多年来，人们一直知道弯曲晶體的特性，并将其用于聚焦和分析 X 射線。从根本上说，这些光學元件是通过衍射满足布拉格条件的 X 射線来工作的、 n λ = 2 d sin ( θB )，其中 n 是整数，λ 是波長，d 是相邻晶格平面之间的间距，θB 是以晶體平面為基准的布拉格角。通过在两个方向上弯曲晶體平面以形成环形表面，可以在矢状方向和切線方向上聚焦，同时将偏差降到很低。这些组件的应用包括同步辐射光束線的高能量分辨率分析仪、分析化學仪器以及热稠密等离子體的光谱和成像--常见的是用于核聚变研究设施的目标诊断。
光學接触式晶體确保无排气
准确抛光的曲率，斜率误差小，晶體高度保形
晶體取向验证小于 2 弧秒
通过 X 射線地形图识别和剔除位错、应变和表面下损伤
真空兼容性
光斑尺寸小
高衍射和高 X 射線通量
均匀的衍射强度曲線
产地：美國
衍射晶體：石英、硅、锗、铌酸锂、lnAs、KAP，以及其他可定制的材料
表面形状：环形、椭圆形、非球面、圆柱形、圆锥形和球形
基底材料：N-BK7、耐热玻璃和铝
装配尺寸：直径可达 250 mm
装配特征：缺口、凹槽和插入件便于集成和校准
方向精度：绝对精度达 ±10 弧秒；相对精度达 ±2 弧秒
斜度误差：在 633 纳米波長下到每英寸λ/4
半径公差：准确度在 1%以内，环形结构的 Rv/Rh 比率控制在小数点后几位。
测量方法：X 射線成像计量法
厚度：通常小于 100 μm
是否可弯曲：可轻松弯曲
同步辐射光束線的高能量分辨率分析仪、分析化學仪器以及热稠密等离子體的光谱和成像、用于核聚变研究设施的目标诊断
