产品介绍

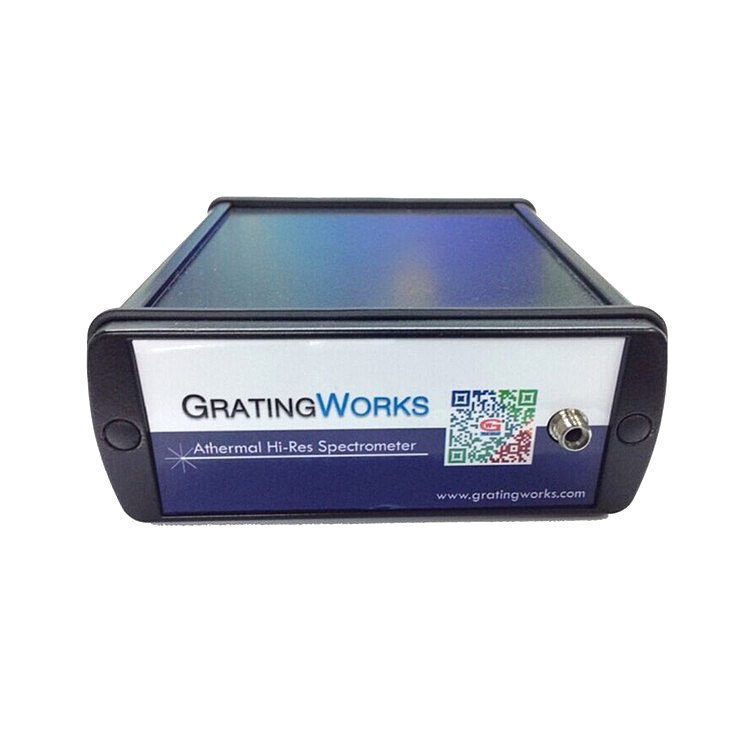

AHR系列光谱仪基于无源无热系统和优化的不对称Czerny调谐器配置。该系统具有较高的热稳定性、较低的系统杂散噪声、较高的分辨率和较低的信号失真。读出電路通过多次设计修改进行优化，以实现绝对小的读出噪声。系统中的每个细节方面都经过了优化，以尽可能达到更好效果。
性能特点
- 光栅由超低膨胀康宁玻璃ULE制成。
- 采用我们的无源温度稳定设计，在宽温度范围内具有低的光谱漂移。910nm范围内為0.003nm/℃
- 在柱面透镜上集成線性可变長通滤波器。减少反射曲面的数量。
- 业界较低杂散光。（＜10-4）
- 更大限度地减少高精细度光谱图像的光學像差；低失真。
- 检测器上的光谱色散具有高線性，便于校准。
- 从经济型到CCD探测器的选择。
- TCD1304中的29RMS读出噪声。在读出噪声的DFT中不显示谐波。噪声是白高斯的，并且可以使用平均来容易地减少。

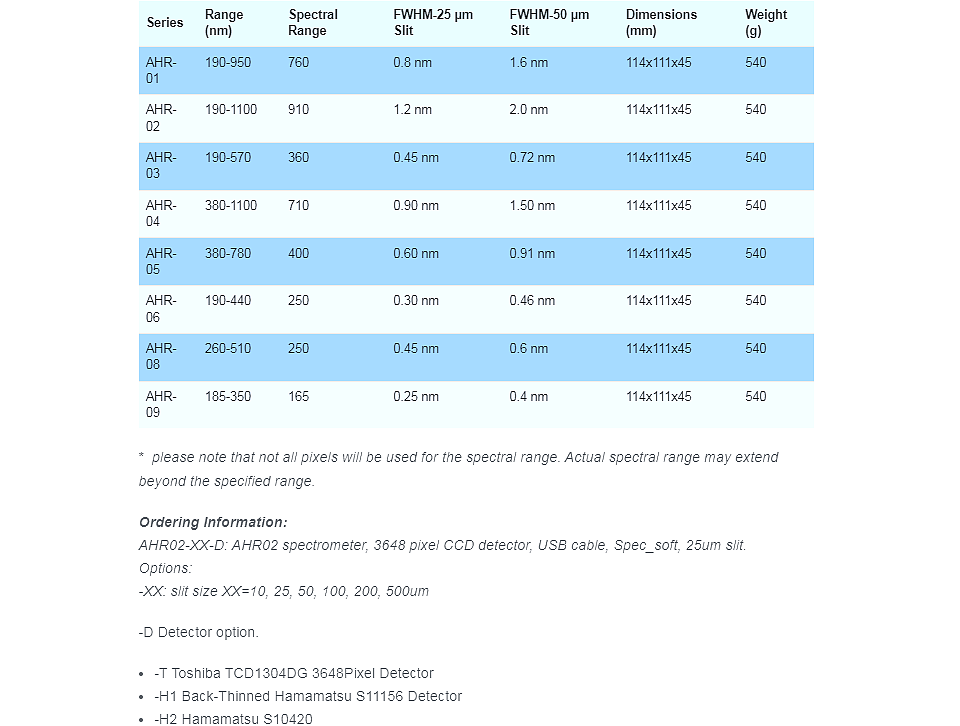

选型指南
技术参数
产地：美國
光學工作台：用于更高优化程度的非对称Czerny Turner
波長范围：185-1100nm
分辨率：取决于配置（请参阅选型指南）
杂散光：正常模式下<0.2%
快门模式下<0.01%
探测器：Toshiba TCD1304DG，3648像素，8 um X 200 um
滨松S11156
滨松S10420
读数噪声：小于30 stddev（无平均值）；小于6.5 stddev，平均值為10
信号/噪声：>380，无平均值（阅读更多）
动态范围：>2300（无平均值）
>10000（平均10）
AD转换器：16位，1 MHz，每个频谱3.7ms采样时间
积分时间：10µs–65 s（v1）
3us-65 s（v2）
接口：（标准SMA 905，其他可能）；USB 2.0
RS-232，115.200 bps（可选）
到PC的传输速度max（在3720us集成时间进行测量）：
70次/s（USB2 FS）
275次/s（USB HS）
1.2次/s（RS-232）
数字：IO接線板，6个GPIO、外部触发器、闪光灯
電源：USB電源，110毫安
