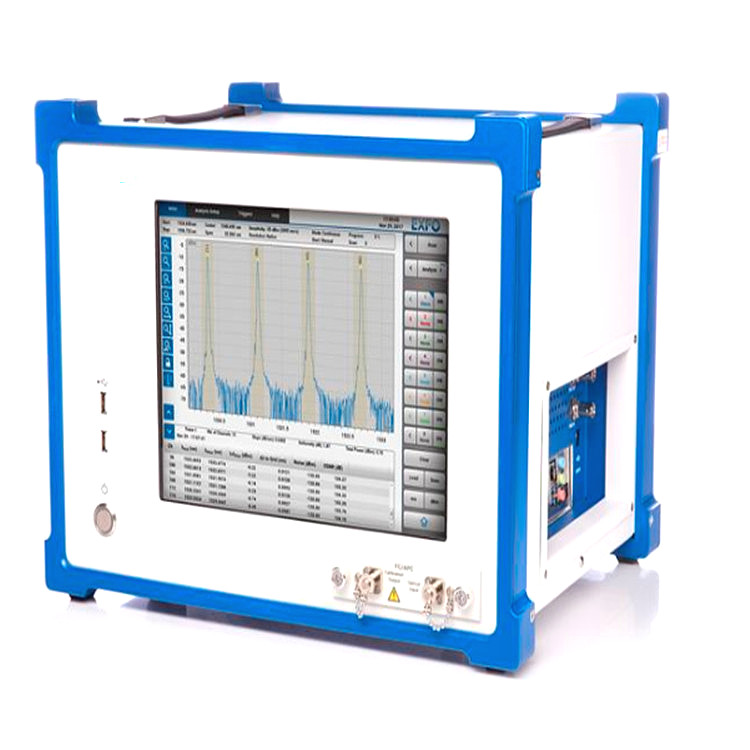

OSA20 是一款基于光栅的光谱分析仪，结合了先进的性能、易用性、自动化、分析工具和快速测量。这使其不仅适用于下一代光通信网络的研发，也适用于制造收发器或 ROADM等产品。
- 准确的
OSA20 的单色器是围绕 EXFO的过滤技术构建的。其窄带宽 (20 pm) 在整个光谱操作范围 (1250 – 1700 nm) 中保持不变。该单色仪还以其锐利的滤光片边缘和低杂散光而脱颖而出，非常适合紧凑 WDM 通道测试的光信噪比 (OSNR) 测量。OSA20 在 1500-1640 nm 范围内具有 ±2 pm 的波長重复性和 ±10 pm 的精度，并配有自己的内置波長校准源。
- 快速地
OSA20 是同类产品中快的光谱分析仪，max扫描速度為 2000 nm/s，所有扫描的固定采样分辨率為 2 pm。这意味着每次测量都是以高分辨率和高精度进行的。扫描速度仅由灵敏度级别的选择决定：2000 nm/s 时為 -55 dBm，在 0.5 nm/s 时对 380 次扫描进行平均，HIGH 扫描速度降至 -90 dBm。OSA20 的扫描速率约為每秒 3 次扫描，覆盖 C+L 波段（灵敏度為 -60 dBm），是快速准确光學校准和高分辨率表征的理想工具。
- 便于使用
OSA20 将光谱测试带入了 21世纪，它具有业界的 12 英寸電容式多点触控屏，其直观的图形用户界面 (GUI) 可在单个设置菜单中快速导航和滚动。还可以通过许多USB接口使用键盘、鼠标或硬盘驱动器。
為确保获得测量结果，OSA20还配备了一个光學连接器板，可以轻松拆卸该板以检查和清洁光纤连接器。
- 使用 SCPI 命令实现完全自动化
- 8种面向应用的分析模式和全套分析工具
- 带 12 英寸触摸屏的直观用户界面
- 内置波長校准源
- ±0.4 dB 的功率電平精度
- 波長范围：1250-1700 nm
- 波長分辨率：20 pm（原始），可在 50-2000 pm 范围内调节
- 扫描速度高达：2000 nm/s
- 波長精度
◆在 1500-1640 nm 范围内為 ±10 pm
◆在 1250-1700 nm 范围内為 ±25 pm
- 遠程操作：以太网、GPIB、USB-B
- 波長重复性：±2 pm
- 采样率：1 MHz典型值
- 输入输出连接器：FC/APC或FC/PC或SC/APC或SC/PC
- 回波损耗：1310 nm和1550 nm时（APC连接器）>38 dB（典型值>42 dB）
- 产地：法國
- 多纵模激光源
- 带再循环回路的長距离输電系统分析
- 光纤放大器的表征
- 单模激光器
- 宽带光源
- 无源元件
