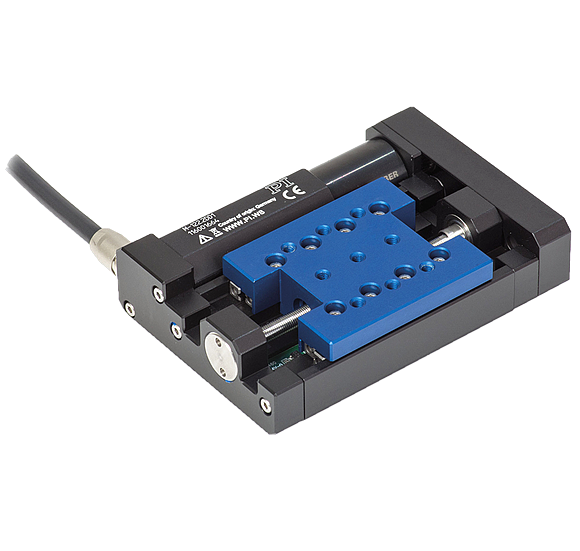

PI電动平移台M-122.2DD1

4309 阅读
  • 品牌名称:PI
  • 规格型号:M-122.2DD1
产品介绍

行程范围25毫米

集成線性编码器选件,以0.1 µm的分辨率实现高的精度

增量运动min.0.2 µm

速度max.20毫米/秒

高速运转的滚珠丝杠

使用增量線性编码器进行高精度位置测量

非接触式光學编码器可以更高精度直接在平台上测量位置

非線性,机械游隙或弹性变形对测量没有影响

应用领域包括光學对准,精密自动化

产品参数

行程:25 mm

集成传感器:線性编码器

传感器分辨率:0.1 µm

设计分辨率:0.1 µm

增量运动:min.0.2 µm

齿隙:0.2 µm

单向重复性:0.15 µm

间距:±150 µrad

偏转:±150 µrad

速度:max.20 mm/s

参考开关重复性:1 µm

驱动螺丝:滚珠丝杠

刚度运动方向:0.25 N/µm

承载量:max.50N

推拉力:max.20N

横向力:max.25N

電机类型:直流電机

工作電压:0至±12V DC

電机功率:2.25W

驱动螺丝间距:0.5 mm

参考和限位开关:霍尔效应

電缆長度:0.5 m

工作温度范围:10至50°C

材料:铝,钢

重量:0.22 kg
