产品介绍

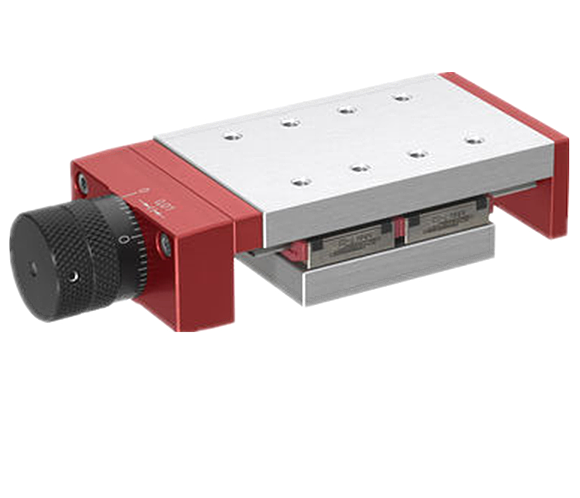

SCHNEEBERGER MINIRAIL–导轨的单轴手动驱动平台。可以通过设置在零位置的带有防反冲螺母和坚固鼓的精密导螺杆进行手动定位。读取精度0.01mm，行程从25mm到150mm。NFM是一种模块化系统，可选择工作台底座和顶板長度，行程在25至150mm之间。平台部件采用铝阳极氧化，MINIRAIL線性导轨和耐腐蚀钢制成的丝杠。平台可以集成在任何平面上。可根据要求提供特殊尺寸和/或特殊安装孔。侧面或直接在丝杠上的可选夹紧装置（L尺寸增加了7mm）。夹紧装置可以安装在平台的任一侧（Size 7规格，无手动曲柄）。

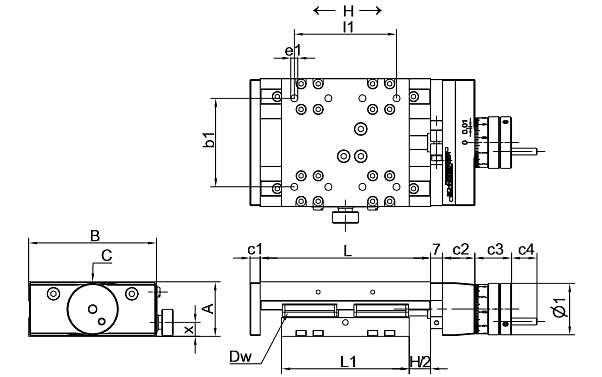

产品参数
A：32 mm
B：75 mm
H：25 mm
Dw：MNN 9
l：100 mm
l1：75 mm
e1：3×20 mm
e2：3×20 mm
e2：M5×11
b：52 mm
b1：52 mm
c1：6 mm
c2：19 mm
c3：21.5 mm
c4：15 mm
