产品介绍

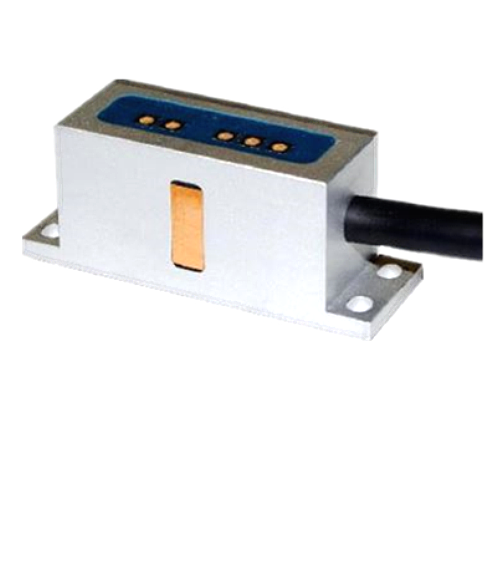

磁力齿轮编码器，带模拟输出信号
非接触式增量编码器，用于测量旋转运动
转速的高分辨率测量，旋转角度可达60,000 1 / min
坚固的金属传感器外壳
GMR传感器元件
使用金属正面覆盖传感器元件
箔作為防止ESD冲击的额外保护
電子信号调理
传感器内部完全密封
带AWG26的屏蔽连接電缆
可选连接器插头
旋转方向识别
坚固，对污垢不敏感
温度稳定性高达110°C
高EMC和ESD稳定性
由于灵活的设计原则，定制规格
電位器或I2C接口用于根据需要微调信号参数
用于机床的驱动主轴
安装在驱动電机上
产品参数
供電電压UB：5VDC +/- 5％
编码器 - 齿轮距离：M = 0.3时，0.1 +/-0.02mm
M = 0.5时，0.4 +/- 0.02mm
信号类型：模拟，差分信号
SIN（支線A），COS（支線B）
参考脉冲
反转信号A，B和参考
偏移 - 静态：+/- 20mV
频率测量：0...200kHz
抗振性：bis 200 m/s2
抗冲击性：bis 2000 m/s2
保护类型：IP65
工作温度：-20...85°C（根据要求可达100°C）
贮存温度：-30...110°C
