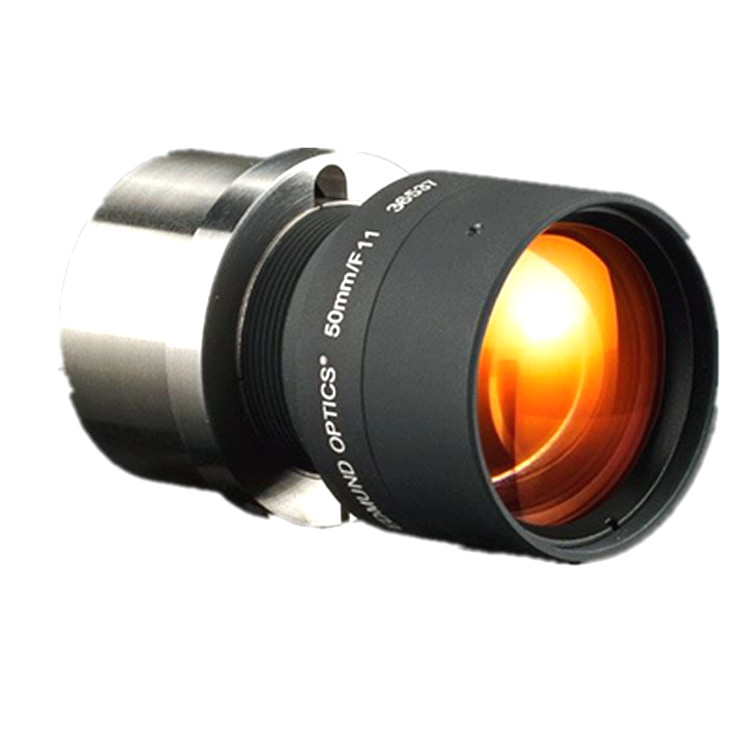

TECHSPEC 1.1” HPr 系列定焦镜头采用加固设计，可在冲击和振动后维持光學指向稳定性，同时不会损及性能。因此它非常适用于校准成像系统，例如测量和计量、3D 立體视觉、机器人技术和感应、自动驾驶汽車和物體跟踪。每个镜头组件都粘合到位，因此始终保持从物到像的映射。此外，TECHSPEC 1.1” HPr 系列定焦镜头采用功能强大的机械设计，具有经过简化的对焦功能和不锈钢锁定 C 接口夹。
爱特蒙特光學（Edmund Optics） 已打造一系列高性能光學设计( 1.1”HP 系列) ，并已开发针对特定应用的三种定制光學机械解决方案。这些镜头子系列采用与1.1”HP 系列镜头相同的光學元件，在各种光學机械解决方案中提供相同的光學性能，以满足您的应用需求:
1.1”HP 系列: 具有锁定凸轮对焦和虹膜调节功能。它是这些光學设计中调节功能较好的版本，是典型的高质量机器视觉镜头。
1.1”HPi 系列: 简化的机械结构件，具有固定光圈和紧凑的外壳。采用工业加固以缩小尺寸、降低成本并实现锁定对焦。
1.1”HPr 系列: 稳定性加固，将所有光學元件粘合到位，使用锁定 C 型夹对焦环降低像素偏移并改善对焦稳定性。
- 1英寸，C接口镜头
- 高达2000万像素，85µm像素大小的传感器
- HP系列镜头的加固（HPr）版本（可经受50g冲击），每个光學元件均被胶合固定
- 16毫米至50毫米的焦距
焦距 FL (mm):50.00
传感器格式 :Max.4/3"
孔径 (f/#):f/11
工作距离 (mm):200 - ∞
像圈 (mm):max.17.6
数字孔径 NA, 对象侧:0.0098
入射瞳孔 (mm):30.94
出瞳位置：-75.19
物體空间主平面：55.37
像空间主平面：-27.42
主要放大倍率 PMAG:0.241
传感器格式的视野max.：
水平: 72.3mm - 19.6°
垂直: 54mm - 14.8°
对角線: 90.9mm - 24.4°
水平视场，4/3"传感器:72mm - 19°
水平视场，1.1"传感器:59.3mm - 16.2°
水平视场, 1" 传感器:53.4mm - 14.6°
水平视场, 2/3" 传感器:36.6mm - 10.1°
水平视场，1/1.8"传感器:29.9mm - 8.2°
水平视场, 1/2" 传感器:26.6mm - 7.3°
水平视场,1/2.5”传感器:24.1mm - 6.6°
水平视场, 1/3" 传感器:19.9mm - 5.5°
水平视场, 1/4" 传感器:14.9mm - 4.1°
畸变（%）:max.-0.21
涂层规格:λ/4 MgF2
滤光片螺纹:M37.5 x 0.50 (Female)
長度 (mm):72.58
直径 (mm): max.41.74
后端突出 (mm) :max.0
元件数量 (Groups):7 (5)
虹膜选项:固定
支架:C-Mount
